تفاوت سنسور NTC و PTC به زبان ساده؛ راهنمای تشخیص و تست

تفاوت سنسور ntc و ptc در بنیادی‌ترین سطح، به نحوه واکنش مقاومت الکتریکی آن‌ها در برابر تغییرات دما بازمی‌گردد؛ در سنسورهای NTC با افزایش دما، مقاومت کاهش می‌یابد (رابطه معکوس)، اما در سنسورهای PTC با افزایش دما، مقاومت افزایش پیدا می‌کند (رابطه مستقیم). اگر به دنبال درک عمیق این قطعات حیاتی، نحوه تست عملی آن‌ها با مولتی‌متر و شناخت کاربردهای صنعتی‌شان هستید، این مقاله در وب‌سایت الکترورسا دقیقاً برای شما نوشته شده است تا بدون اتلاف وقت، به یک متخصص در زمینه ترمیستورها تبدیل شوید.

ترمیستور چیست و چه کاری انجام می‌دهد؟

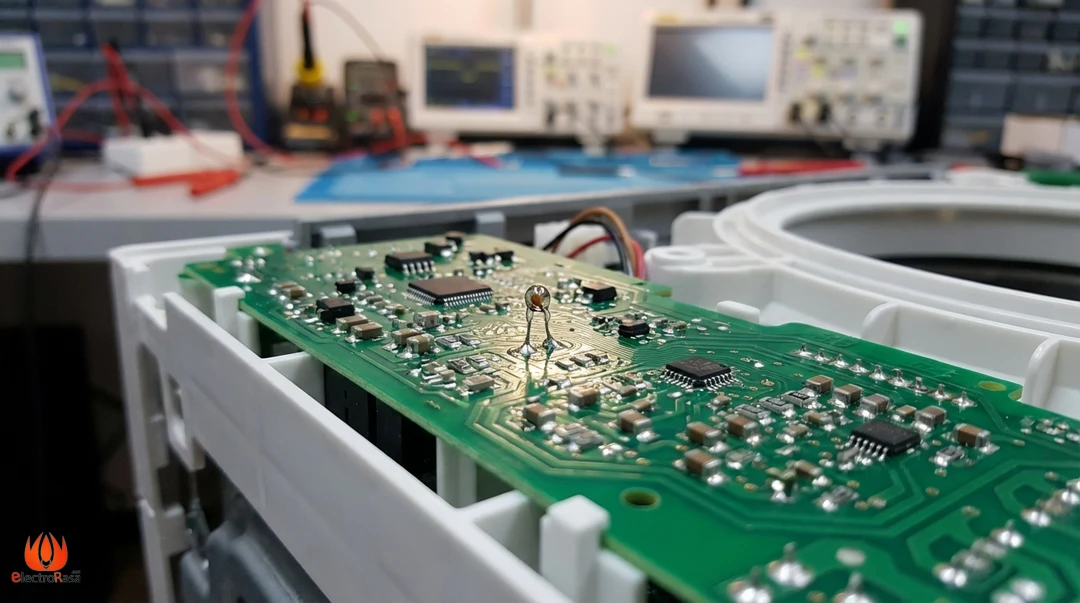

در دنیای الکترونیک صنعتی و لوازم خانگی، کنترل دما فقط یک ویژگی لوکس نیست؛ بلکه مرز باریک بین عملکرد صحیح و فاجعه است. ترمیستورها (Thermistor)، که ترکیبی از کلمات “Thermal” و “Resistor” هستند، قطعاتی نیمه‌هادی‌اند که مقاومت‌شان به شدت تابع دماست. برخلاف مقاومت‌های معمولی که سعی می‌کنند در دماهای مختلف ثابت بمانند، ترمیستورها طراحی شده‌اند تا واکنشی دراماتیک و قابل اندازه‌گیری به حرارت نشان دهند.

طبق گزارش‌های اخیر انجمن جهانی قطعات الکترونیک (ECIA)، استفاده از ترمیستورها در صنایع خودروسازی و لوازم خانگی طی ۵ سال گذشته رشدی ۳۵ درصدی داشته است که نشان‌دهنده اهمیت روزافزون این قطعات کوچک اما حیاتی است. اما سوال اصلی اینجاست: کدام یک را باید انتخاب کنیم؟ برای داشتن دید کلی‌تر نسبت به دسته‌بندی تجهیزات دما، پیشنهاد می‌کنم مقاله انواع سنسور حرارتی را نیز در کنار این مطلب مطالعه کنید.

سنسور NTC چیست؟ (کاهش مقاومت با گرما)

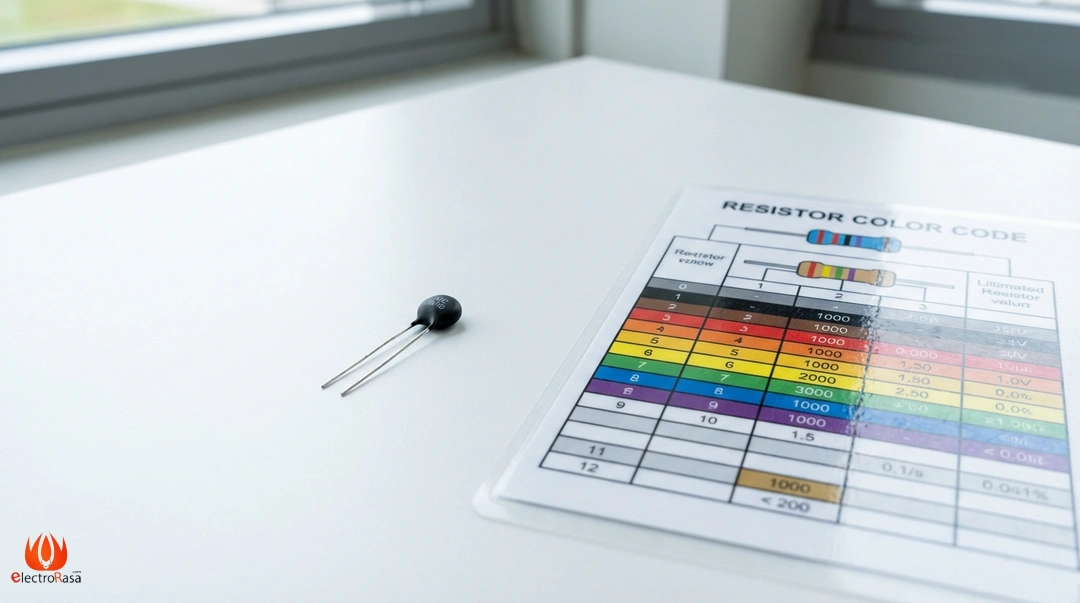

سنسور NTC (Negative Temperature Coefficient) یا ضریب دمایی منفی، رایج‌ترین نوع سنسور دما در صنعت و لوازم خانگی است. همان‌طور که از نامش پیداست، رفتار این سنسور “منفی” است؛ یعنی خلاف جهت دما حرکت می‌کند.

طرز کار سنسور NTC

تصور کنید الکترون‌ها در یک جاده شلوغ (ماده نیمه‌هادی) در حال حرکت هستند. در سنسورهای NTC، با گرم شدن قطعه، انرژی حرارتی باعث آزادسازی حامل‌های بار (Charge Carriers) بیشتری می‌شود. این یعنی جاده پهن‌تر شده و الکترون‌های بیشتری می‌توانند عبور کنند. نتیجه؟ مقاومت الکتریکی به شدت افت می‌کند.

• حساسیت بالا: سنسورهای NTC می‌توانند تغییرات دمایی بسیار کوچک را تشخیص دهند.
• رنج کاری: معمولاً بین -50 تا +250 درجه سانتی‌گراد (بسته به نوع پکیج). اگر پروژه شما نیاز به تحمل دماهای بسیار بالاتر دارد، شاید استفاده از ترموکوپل نوع K گزینه مناسب‌تری باشد.
• کاربرد: دماسنج‌های دیجیتال، سنسورهای کولر گازی، محافظ‌های باتری لیتیومی.

طبق داده‌های فنی، یک سنسور NTC استاندارد 10 کیلو اهم در دمای 25 درجه، ممکن است در دمای 100 درجه مقاومتی کمتر از 1 کیلو اهم از خود نشان دهد. این تغییر خطی نیست و منحنی نمایی دارد.

سنسور PTC چیست؟ (افزایش مقاومت با گرما)

در سوی دیگر میدان، سنسور PTC (Positive Temperature Coefficient) قرار دارد. رفتار این سنسور دقیقاً برعکس دوست قدیمی‌اش است. با گرم شدن، مقاومت آن بالا می‌رود.

طرز کار سنسور PTC

در مواد سازنده PTC (معمولاً سرامیک‌های پلی‌کریستال)، با بالا رفتن دما از یک حد مشخص که به آن “دمای کوری” یا نقطه سوئیچینگ می‌گویند، ساختار کریستالی تغییر کرده و سد راه عبور جریان می‌شود.

• رفتار جهشی: برخلاف NTC که تغییرات نرمی دارد، بسیاری از PTCها در یک دمای خاص ناگهان مقاومت‌شان را هزاران برابر می‌کنند.

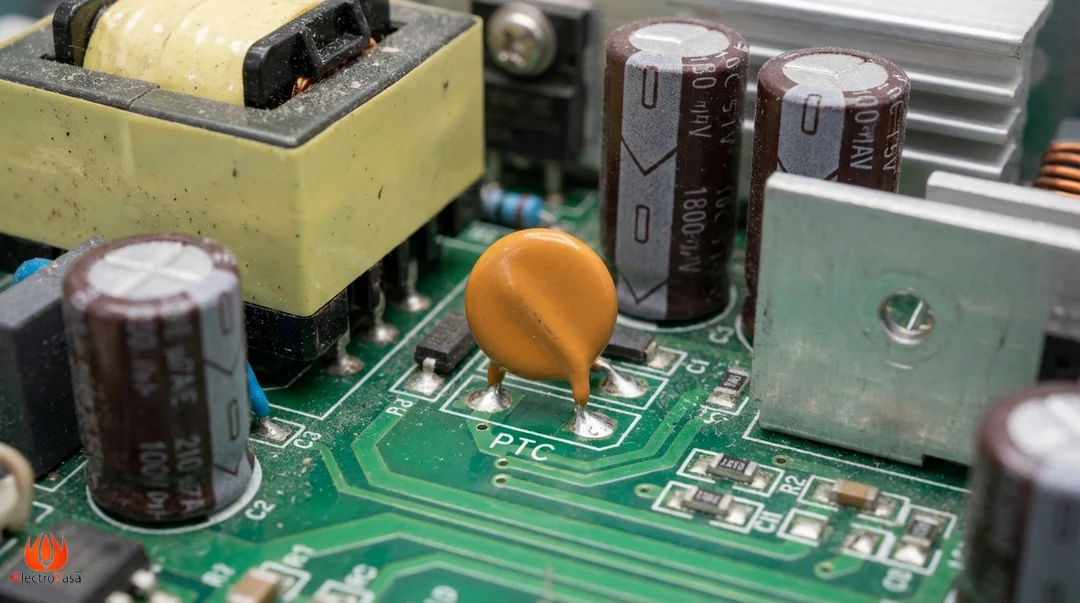

• کاربرد اصلی: فیوزهای برگشت‌پذیر (Resettable Fuses)، محافظت در برابر اضافه جریان، هیترهای خودتنظیم.

آمار جالب:
در صنعت مدرن، بیش از ۶۰٪ از مدارهای محافظت موتورهای الکتریکی از سنسورهای PTC برای جلوگیری از سوختن سیم‌پیچ‌ها استفاده می‌کنند.

جدول مقایسه سریع تفاوت‌ها

برای اینکه در یک نگاه تفاوت‌ها را درک کنید، جدول زیر را برایتان تدوین کرده‌ام:

یک اشتباه رایج درباره سنسورهای کولر گازی

یکی از تجربیات پرتکرار ما در الکترورسا، مواجهه با تکنسین‌هایی است که در تشخیص سنسورهای لوازم خانگی دچار سردرگمی می‌شوند. بیایید با استناد به بررسی‌های فنی دقیقی که روی یونیت‌های تهویه مطبوع انجام شده، یک باور غلط را اصلاح کنیم.

در یونیت‌های داخلی (پنل) و خارجی کولرهای گازی، معمولاً دو نوع سنسور فیزیکی می‌بینید:

1. سنسور محیطی (Room/Ambient): سری پلاستیکی، شبیه به چوب کبریت (معمولاً مشکی).
2. سنسور پایپ (Pipe/Tube): دارای غلاف فلزی (مسی یا استیل) که مستقیماً به لوله‌های اواپراتور متصل است.

باور غلط: بسیاری تصور می‌کنند سنسور فلزی (پایپ)، PTC است و سنسور محیطی، NTC.
واقعیت علمی: هر دو سنسور در ۹۹٪ کولرهای گازی خانگی از نوع NTC هستند. تفاوت فقط در غلاف محافظ آن‌هاست. سنسور پایپ به غلاف فلزی نیاز دارد تا دمای مبرد داخل لوله را سریع‌تر و دقیق‌تر حس کند (رسانایی گرمایی فلز)، در حالی که سنسور محیطی دمای هوا را می‌سنجد.

آموزش تست و تشخیص سالم بودن سنسور

به عنوان یک مهندس، همیشه به ابزار دقیق اعتماد دارم، اما گاهی ساده‌ترین روش‌ها، قاطع‌ترین نتایج را می‌دهند. برای اینکه مطمئن شوید سنسور شما NTC است یا PTC و آیا سالم است یا خیر، این تست عملی را انجام دهید. این روش برگرفته از استانداردهای عیب‌یابی میدانی است.

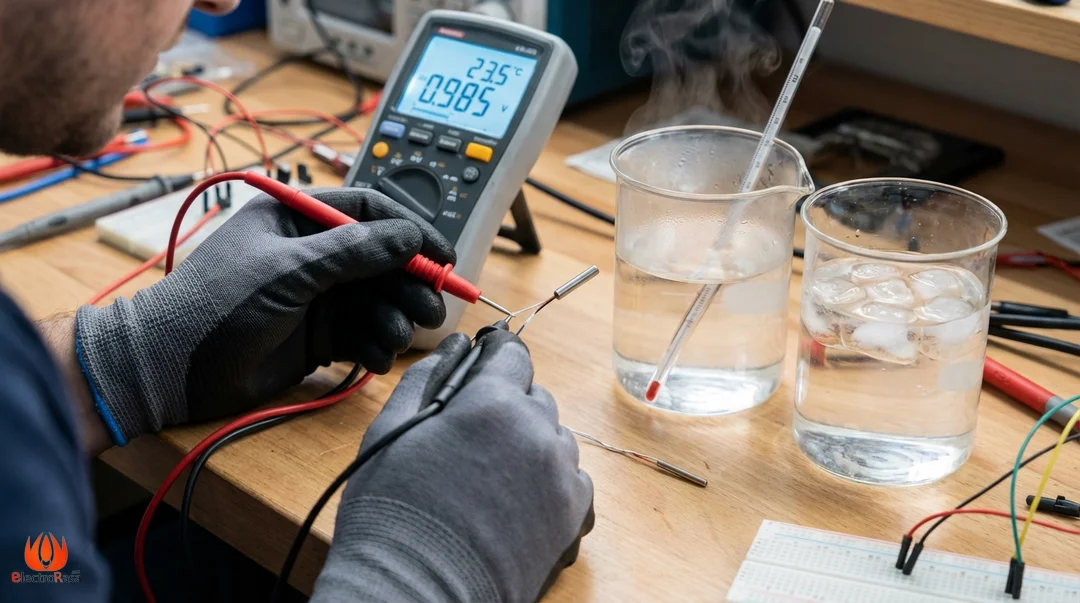

وسایل لازم برای تست:

• یک عدد مولتی‌متر (تنظیم شده روی حالت اهم/مقاومت).
• یک لیوان آب داغ.
• یک لیوان آب سرد.

مراحل انجام تست:

1. اتصال: دو سر پروب مولتی‌متر را به دو سیم سنسور متصل کنید.
2. دمای اتاق: در دمای اتاق (حدود ۲۵ درجه)، عدد مقاومت را بخوانید. (مثلاً برای اکثر سنسورهای کولر، عددی بین ۵ تا ۱۰ کیلو اهم خواهید دید).
3. شوک گرمایی: سنسور را وارد آب داغ کنید.
   • اگر مقاومت کاهش یافت (مثلاً از ۱۰ کیلو به ۵ کیلو رسید): سنسور NTC است.
   • اگر مقاومت افزایش یافت (مثلاً از ۲ کیلو به ۲.۵ کیلو رسید): سنسور PTC است.
4. شوک سرمایی: سنسور را وارد آب سرد کنید.
   • در سنسور NTC، مقاومت باید به سرعت بالا برود (مثلاً بالاتر از ۱۰ کیلو اهم).
   • در سنسور PTC، مقاومت باید کاهش یابد.

تجربه میدانی:
“در تست سنسورهای PTC خاص، ممکن است متوجه شوید که رنج تغییرات مقاومت بسیار محدود است (مثلاً فقط ۱ کیلو اهم تغییر). این برخلاف NTC است که ممکن است تغییرات بسیار وسیعی (از چند کیلو تا چند صد اهم) داشته باشد. اگر با سنسورهای صنعتی دقیق‌تر سروکار دارید، پیشنهاد می‌کنم مقاله آموزشی طریقه تست سنسور pt100 را نیز مطالعه کنید، چرا که روش تست متفاوتی دارند.”

چرا تشخیص اشتباه سنسور خطرناک است؟

استفاده اشتباه از این سنسورها می‌تواند خطرات جدی ایجاد کند. تصور کنید در یک مدار محافظتی که قرار است با داغ شدن دستگاه، جریان را قطع کند (نیاز به PTC)، اشتباهاً از NTC استفاده کنید. با گرم شدن دستگاه، مقاومت NTC پایین می‌آید، جریان بیشتری عبور می‌کند، گرما بیشتر می‌شود و این چرخه معیوب منجر به Thermal Runaway (گریز حرارتی) و نهایتاً آتش‌سوزی خواهد شد.

طبق استانداردهای IEC 60738، انتخاب ترمیستور باید دقیقاً منطبق با منحنی R-T (مقاومت-دما) طراحی شده در دیتاشیت قطعه باشد. دقیقاً مشابه اهمیتی که در درک تفاوت ترموکوپل و RTD وجود دارد، جایگزینی اشتباه NTC و PTC نیز می‌تواند منجر به عملکرد غلط سیستم کنترلی شود.

انواع مدل‌های سنسور NTC در بازار

در فروشگاه الکترورسا و بازار ایران، NTCها در اشکال مختلفی یافت می‌شوند که شناخت آن‌ها به انتخاب بهتر کمک می‌کند. البته اگر در محیط صنعتی مشغول هستید، آشنایی با انواع سنسور pt100 نیز مکمل دانش شما خواهد بود:

1. دیسکی (Disc): شبیه عدس یا سکه هستند. برای جریان‌های بالاتر و مدارهای تغذیه استفاده می‌شوند.
2. مهره‌ای (Bead): بسیار کوچک، با روکش اپوکسی یا شیشه. برای اندازه‌گیری دمای بسیار دقیق و سریع استفاده می‌شوند (پاسخ زمانی زیر ۵ ثانیه).
3. پروبی (Probe Assembly): همان مدل‌هایی که در کولرها و یخچال‌ها می‌بینید؛ سنسور داخل یک غلاف فلزی یا پلاستیکی محافظت شده است.

سنسور PTC در کجا استفاده می‌شود؟

شاید فکر کنید PTCها کم‌کاربردتر هستند، اما آن‌ها قهرمانان خاموش صنعت برق هستند:

• هیترهای PTC: بخاری‌های برقی مدرن و گرم‌کن صندلی خودروها از المنت‌های PTC استفاده می‌کنند. ویژگی جالب آن‌ها “خودتنظیمی” است. وقتی به دمای هدف می‌رسند، مقاومت‌شان بالا رفته و مصرف جریان را کم می‌کنند تا دما ثابت بماند. برای شناخت بیشتر مکانیزم گرمایشی این قطعات، مقاله همه چیز درباره المنت PTC را از دست ندهید.
• استارتر موتور: در کمپرسور یخچال‌ها، یک قطعه PTC (رله سنگی) به سیم‌پیچ استارت کمک می‌کند و پس از گرم شدن، از مدار خارج می‌شود.

جمع‌بندی

دانستن تفاوت سنسور ntc و ptc فقط یک بحث تئوری نیست؛ بلکه ابزاری قدرتمند در دستان شما برای عیب‌یابی دقیق‌تر، طراحی ایمن‌تر و انتخاب هوشمندانه‌تر قطعات است. به خاطر داشته باشید:

• اگر هدف اندازه‌گیری و کنترل دماست: NTC انتخاب اول است.
• اگر هدف حفاظت در برابر جریان یا گرمایش خودکار است: PTC پادشاه میدان است.
