تا به حال برایتان پیش آمده که در یک روز سرد زمستانی، هر کاری می‌کنید شمعک بخاری یا آبگرمکن روشن نمی‌ماند؟ ولوم را نگه می‌دارید، شمعک با شعله آبی زیبایی می‌سوزد، اما به محض رها کردن دکمه، همه چیز خاموش می‌شود و دوباره سکوت و سرما. واقعاً کلافه‌کننده است، نه؟ بسیاری از ما در این موقعیت، فوراً به فکر مشکلات بزرگ و پرهزینه می‌افتیم. اما آیا می‌دانستید که مقصر اصلی این ماجرا، در اغلب موارد یک قطعه کوچک، ارزان اما فوق‌العاده حیاتی به نام ترموکوپل است؟
شاید اسمش کمی پیچیده به نظر برسد، اما ترموکوپل در واقع قهرمان گمنام سیستم‌های گرمایشی ماست. یک نگهبان خاموش که وظیفه‌اش بسیار مهم‌تر از چیزی است که تصور می‌کنید: حفظ جان و مال شما در برابر خطر نشت گاز. اصلاً فکرش را می‌کردید که یک قطعه به این کوچکی، چنین وظیفه بزرگی بر عهده داشته باشد؟
در این مقاله از الکترورسا، قرار است ما به زبانی ساده و روان، به طور کامل نحوه عملکرد ترموکوپل بخاری را تشریح خواهیم دهیم. با هم یاد می‌گیریم که این قطعه چطور کار می‌کند، چرا خراب می‌شود و چطور می‌توانیم مشکل آن را تشخیص دهیم. پس اگر دوست دارید با این محافظ حیاتی خانه خود بیشتر آشنا شوید و دفعه بعد با اطمینان بیشتری با مشکلات بخاری خود روبرو شوید، تا انتهای این مطلب با ما همراه باشید. مطمئن باشید اطلاعاتی که کسب می‌کنید، بسیار کاربردی خواهد بود.
ترموکوپل چیست؟

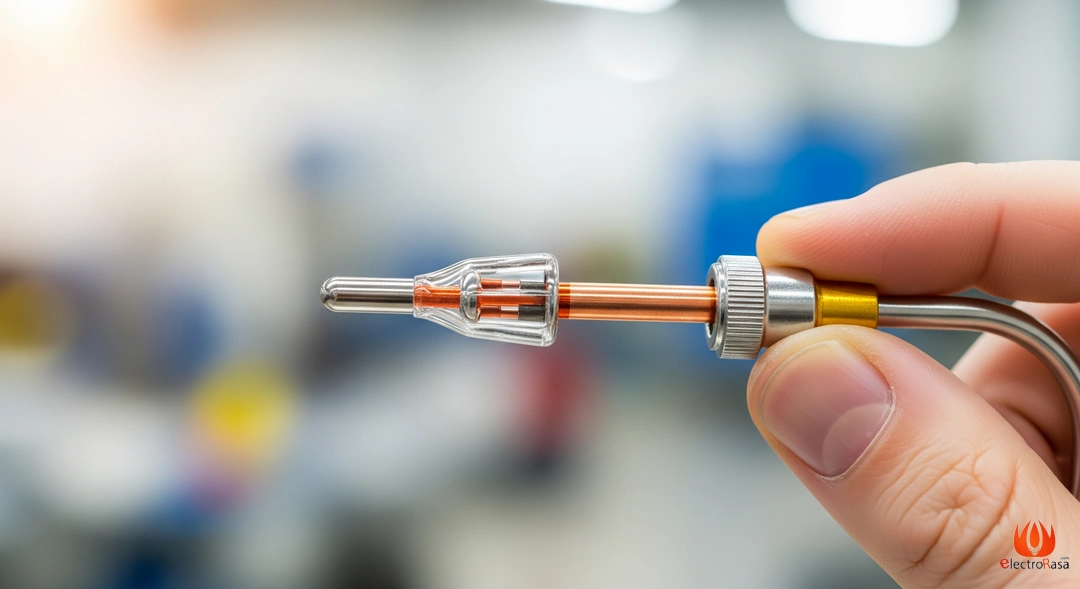

بیایید قبل از هر چیز، یک تعریف ساده و خودمانی از ترموکوپل داشته باشیم. ترموکوپل (Thermocouple) اساساً یک سنسور تشخیص دما است. اما نه یک سنسور معمولی! این قطعه از یک پدیده فیزیکی بسیار جالب برای انجام وظیفه‌اش استفاده می‌کند. تصور کنید دو سیم از دو فلز غیرهمجنس (مثلاً یکی از آهن و دیگری از آلیاژ کنستانتان) را از یک سر به هم جوش می‌دهیم. حالا اگر به این نقطه اتصال حرارت بدهیم، یک اتفاق شگفت‌انگیز رخ می‌دهد: بین دو سر دیگر این سیم‌ها، یک اختلاف پتانسیل الکتریکی یا به زبان ساده‌تر، ولتاژ بسیار ضعیفی (در حد چند میلی‌ولت) تولید می‌شود.
این دقیقاً همان چیزی است که ما در دنیای علم به آن «اثر سیبک» (Seebeck Effect) می‌گوییم. پس به طور خلاصه: ترموکوپل یک مبدل حرارتی به الکتریکی است. حرارت را حس می‌کند و در پاسخ، یک سیگنال الکتریکی ضعیف تولید می‌کند. همین سیگنال ضعیف، اساس عملکرد ترموکوپل بخاری و کلید ایمنی آن است. این قطعه در صنایع مختلفی کاربرد دارد، از کوره‌های صنعتی عظیم گرفته تا همین بخاری‌های گازی داخل خانه‌هایمان. برای آشنایی بیشتر با گستره استفاده از این سنسورها، می‌توانید مقاله کاربرد ترموکوپل را مطالعه کنید.
قلب علمی ماجرا: رمزگشایی از اثر سیبک به زبان ساده
حالا که یک دید کلی پیدا کردیم، بیایید کمی عمیق‌تر شویم. گفتیم که اساس کار ترموکوپل، اثر سیبک است. اما این پدیده دقیقاً چطور کار می‌کند؟ نگران نباشید، قرار نیست وارد فرمول‌های پیچیده فیزیک شویم!
هر ترموکوپل دو نقطه اتصال یا «پیوندگاه» دارد:
- پیوندگاه گرم (Hot Junction): این همان نوک ترموکوپل است که در معرض شعله شمعک قرار می‌گیرد.
- پیوندگاه سرد (Cold Junction): این سر دیگر ترموکوپل است که به شیر کنترل گاز متصل می‌شود و دمایی معادل دمای محیط یا بدنه شیر گاز دارد.
وقتی شمعک روشن است، پیوندگاه گرم به شدت داغ می‌شود، در حالی که پیوندگاه سرد دمای بسیار کمتری دارد. این اختلاف دما بین دو نقطه، باعث می‌شود الکترون‌ها در یکی از فلزات با انرژی بیشتری حرکت کنند و یک جریان الکتریکی بسیار ضعیف (ولتاژ) در مدار ایجاد شود. هرچقدر اختلاف دما بیشتر باشد، ولتاژ تولیدی هم بیشتر خواهد بود. این ولتاژ، هرچند کوچک، برای فعال نگه داشتن یک قطعه مغناطیسی در شیر گاز کافی است. برای درک عمیق‌تر این فرآیند، مطالعه مقاله طرز کار ترموکوپل را به شما پیشنهاد می‌کنیم.
نگاهی به اجزای سازنده و انواع ترموکوپل بخاری
یک ترموکوپل بخاری که از نزدیک می‌بینید، ظاهر ساده‌ای دارد. اما اجزای آن با دقت طراحی شده‌اند تا بهترین عملکرد و ایمنی را داشته باشند. این اجزا عبارتند از:
- دو سیم فلزی غیرهمجنس: این‌ها هسته اصلی ترموکوپل هستند که بر اساس نوع (تیپ) ترموکوپل، از آلیاژهای متفاوتی ساخته می‌شوند.
- پیوندگاه گرم: نوک حساس ترموکوپل که محل اتصال دو سیم است و باید مستقیماً در شعله قرار گیرد.
- غلاف محافظ: یک لوله فلزی (معمولاً از مس یا فولاد ضد زنگ) که دو سیم را در بر می‌گیرد و از آن‌ها در برابر آسیب فیزیکی و اکسیداسیون محافظت می‌کند.
- اتصالات انتهایی: قسمتی که به شیر کنترل گاز متصل می‌شود و سیگنال الکتریکی را منتقل می‌کند.
شاید برایتان جالب باشد که بدانید ترموکوپل‌ها بر اساس ترکیب فلزاتشان به “تیپ‌های” مختلفی دسته‌بندی می‌شوند، مانند تیپ K، J، T و… هر تیپ برای محدوده دمایی و محیط خاصی مناسب است. در بخاری‌های خانگی معمولاً از تیپ‌های رایجی استفاده می‌شود که برای دماهای شعله مناسب هستند. اگرچه دانستن جزئیات همه تیپ‌ها برای یک کاربر خانگی ضروری نیست، اما نشان‌دهنده گستردگی و تخصص در این زمینه است. در الکترورسا، ما طیف وسیعی از انواع ترموکوپل صنعتی و خانگی را با بالاترین کیفیت تولید و عرضه می‌کنیم. همچنین برای آشنایی بیشتر با ساختار این قطعات می‌توانید به مقاله اجزای ترموکوپل مراجعه کنید.
نقش حیاتی ترموکوپل در بخاری: مکانیزم ایمنی چگونه کار می‌کند؟
حالا به مهم‌ترین بخش بحث، یعنی نحوه عملکرد ترموکوپل بخاری گازی می‌رسیم. اینجا جایی است که علم و مهندسی دست به دست هم می‌دهند تا ایمنی ما را تضمین کنند. این فرآیند را می‌توان به صورت یک زنجیره علت و معلولی توضیح داد:
- روشن کردن شمعک: شما دکمه شیر گاز را فشار داده و نگه می‌دارید و همزمان با فندک، شمعک (پیلوت) را روشن می‌کنید. با این کار، مسیر گاز به صورت دستی باز می‌شود.
- گرم شدن ترموکوپل: شعله شمعک نوک ترموکوپل را گرم می‌کند. این فرآیند معمولاً بین ۲۰ تا ۶۰ ثانیه طول می‌کشد.
- تولید ولتاژ: با ایجاد اختلاف دما، ترموکوپل شروع به تولید ولتاژ ضعیفی در حدود ۲۰ تا ۳۰ میلی‌ولت می‌کند.
- فعال شدن بوبین: این ولتاژ به یک شیر مغناطیسی (بوبین یا مگنت) در داخل شیر کنترل گاز اعمال می‌شود. این جریان الکتریسیته، بوبین را به یک آهنربای الکتریکی ضعیف تبدیل می‌کند.
- باز ماندن شیر گاز: نیروی مغناطیسی بوبین، بر نیروی یک فنر کوچک غلبه کرده و یک سوپاپ ایمنی را باز نگه می‌دارد. حالا وقتی شما دکمه را رها می‌کنید، مسیر گاز به لطف این نیروی مغناطیسی باز می‌ماند و شمعک روشن باقی می‌ماند.
و اما سناریوی خطر: چه اتفاقی می‌افتد اگر شعله خاموش شود؟
اینجاست که نبوغ طراحی ترموکوپل مشخص می‌شود. این سیستم به صورت ذاتاً ایمن (Fail-Safe) طراحی شده است. یعنی در صورت بروز هرگونه خطا، سیستم به حالت ایمن (قطع کامل گاز) برمی‌گردد. فرض کنید شعله شمعک به هر دلیلی (یک باد ناگهانی، تمام شدن گاز شهری، یا کثیفی) خاموش شود:
- سرد شدن سریع ترموکوپل: بدون وجود شعله، نوک ترموکوپل به سرعت دمای خود را از دست می‌دهد.
- افت شدید ولتاژ: با کاهش اختلاف دما، ولتاژ تولیدی توسط ترموکوپل تقریباً به صفر می‌رسد.
- غیرفعال شدن بوبین: جریان الکتریکی قطع می‌شود و بوبین خاصیت مغناطیسی خود را از دست می‌دهد.
- بسته شدن مسیر گاز: حالا دیگر نیروی مغناطیسی برای مقابله با نیروی فنر پشت سوپاپ ایمنی وجود ندارد. فنر فوراً سوپاپ را به جلو هل داده و مسیر اصلی گاز را کاملاً مسدود می‌کند.
این فرآیند هوشمندانه و تماماً مکانیکی، بدون نیاز به هیچ منبع برق خارجی، از نشت گاز در محیط و بروز فجایعی مانند آتش‌سوزی یا خفگی جلوگیری می‌کند. این همان دلیلی است که وقتی شمعک خاموش است، شما بوی گاز را حس نمی‌کنید. واقعاً شگفت‌انگیز است! انتخاب بهترین ترموکوپل بخاری گازی برای وسیله گرمایشی‌تان، تضمین‌کننده عملکرد صحیح این مکانیزم حیاتی است.
علائم خرابی و عیب‌یابی اولیه ترموکوپل
با تمام این توضیحات، حالا به خوبی با نحوه عملکرد ترموکوپل آشنا شدید. رایج‌ترین و مشخص‌ترین علامت خرابی ترموکوپل، همان مشکلی است که در ابتدای مقاله به آن اشاره کردیم: شمعک روشن می‌شود، اما به محض رها کردن ولوم، خاموش می‌شود.
اما آیا این مشکل همیشه به معنی خرابی خود قطعه است؟ نه لزوماً. قبل از اینکه به فکر تعویض ترموکوپل بیفتید، این موارد را بررسی کنید. شاید مشکل ساده‌تر از چیزی باشد که فکر می‌کنید:
- کثیفی یا دوده گرفتن نوک ترموکوپل: با گذشت زمان، ممکن است لایه‌ای از کربن روی نوک ترموکوپل بنشیند. این لایه مانند یک عایق حرارتی عمل کرده و مانع از رسیدن حرارت کافی شعله به سنسور می‌شود. در نتیجه، ولتاژ لازم تولید نشده و شیر گاز بسته می‌ماند.راه حل: با یک سمباده بسیار نرم یا یک پارچه زبر، به آرامی نوک ترموکوپل را تمیز کنید تا دوباره براق شود.
- قرارگیری نامناسب در شعله: نوک ترموکوپل باید دقیقاً در بهترین قسمت شعله شمعک قرار بگیرد (معمولاً یک‌سوم بالایی شعله). اگر جابجا شده باشد، به اندازه کافی داغ نمی‌شود.راه حل: موقعیت آن را بررسی و در صورت نیاز به آرامی تنظیم کنید.
- شل بودن اتصال انتهایی: مهره‌ای که ترموکوپل را به شیر کنترل گاز متصل می‌کند، باید محکم باشد. شل بودن این اتصال باعث می‌شود سیگنال الکتریکی به درستی منتقل نشود.راه حل: اتصال را بررسی و در صورت نیاز با آچار مناسب، آن را کمی سفت کنید (مراقب باشید بیش از حد سفت نکنید).
- خرابی و فرسودگی خود ترموکوپل: اگر تمام موارد بالا را بررسی کردید و مشکل همچنان پابرجا بود، به احتمال زیاد عمر مفید ترموکوپل به پایان رسیده و زمان تعویض آن فرا رسیده است. ترموکوپل‌ها قطعات مصرفی هستند و پس از چندین سال کارکرد، کارایی خود را از دست می‌دهند.
آیا شما هم تجربه مشابهی داشته‌اید؟ خوشحال می‌شویم تجربیات خود را در بخش نظرات با ما و دیگران به اشتراک بگذارید.
تفاوت ترموکوپل و ترموپیل در چیست؟
گاهی اوقات ممکن است در کنار نام ترموکوپل، با قطعه دیگری به نام ترموپیل نیز مواجه شوید. این دو قطعه از نظر اصول کاری بسیار شبیه به هم هستند، اما یک تفاوت کلیدی دارند. ترموپیل در واقع از چندین ترموکوپل که به صورت سری به هم متصل شده‌اند، تشکیل شده است. این ساختار باعث می‌شود که ولتاژ خروجی آن بسیار بیشتر از یک ترموکوپل تنها باشد (در حد چند صد میلی‌ولت).
از ترموپیل‌ها در سیستم‌های گرمایشی استفاده می‌شود که برای باز نگه داشتن شیر اصلی گاز به ولتاژ بیشتری نیاز دارند، مانند برخی شومینه‌های گازی یا آبگرمکن‌های بزرگ که کاملاً بدون نیاز به برق خارجی کار می‌کنند. نکته مهم این است که این دو قطعه معمولاً قابل جایگزینی با یکدیگر نیستند و باید دقیقاً از قطعه‌ای استفاده کرد که توسط سازنده دستگاه مشخص شده است.
از شمعک دائم تا جرقه‌زن‌های هوشمند: سیر تکامل ایمنی
سیستم‌های گرمایشی قدیمی‌تر که از شمعک دائم (Standing Pilot) استفاده می‌کنند، به طور کامل به عملکرد ترموکوپل بخاری برای ایمنی وابسته‌اند. با این حال، روشن بودن دائمی شمعک به معنای مصرف مداوم مقدار کمی گاز است. به همین دلیل، در دستگاه‌های جدیدتر، از سیستم‌های جرقه‌زن الکترونیکی (مانند HSI یا DSI) استفاده می‌شود.
در این سیستم‌های مدرن، شمعک دائمی وجود ندارد. هر بار که نیاز به گرما باشد، یک جرقه‌زن الکتریکی به طور خودکار مشعل را روشن می‌کند. اما آیا این به معنی حذف نیاز به سنسور شعله است؟ قطعاً نه! این دستگاه‌ها نیز مجهز به سنسورهای تشخیص شعله (اغلب از نوع میله یونیزاسیون) هستند که اطمینان حاصل می‌کنند مشعل واقعاً روشن شده است. اگر سنسور، شعله را تشخیص ندهد، سیستم به طور خودکار جریان گاز را قطع می‌کند. این نشان می‌دهد که اصل ایمنی، یعنی «اطمینان از وجود شعله قبل از باز کردن مسیر گاز»، همچنان یک اصل طلایی و بدون تغییر در صنعت گرمایش است، حتی با پیشرفت تکنولوژی.
چرا خرید ترموکوپل باکیفیت یک سرمایه‌گذاری است؟
شاید با خودتان فکر کنید که ترموکوپل یک قطعه ارزان است و تفاوتی بین برندهای مختلف وجود ندارد. اما این یک اشتباه بزرگ است. ترموکوپل یک قطعه ایمنی است. کیفیت آلیاژهای به کار رفته، دقت جوشکاری در نقطه اتصال و کیفیت غلاف محافظ، همگی بر عمر مفید، دقت و قابلیت اطمینان آن تأثیر مستقیم دارند.
استفاده از یک ترموکوپل بی‌کیفیت و غیراستاندارد می‌تواند به قیمت جان شما تمام شود. ممکن است این قطعه نتواند در مواقع خطر به درستی عمل کرده و مسیر گاز را قطع کند، یا ممکن است به سرعت فرسوده شده و شما را در یک روز سرد زمستانی بدون وسیله گرمایشی رها کند. بنابراین، همیشه به دنبال قطعاتی باشید که توسط تولیدکنندگان معتبر و با رعایت استانداردهای جهانی ساخته شده‌اند. این کار یک هزینه نیست، بلکه یک سرمایه‌گذاری هوشمندانه برای حفظ ایمنی و آرامش خانواده شماست.
نتیجه‌گیری
همانطور که با هم دیدیم، نحوه عملکرد ترموکوپل بخاری یک نمونه درخشان از کاربرد هوشمندانه یک پدیده ساده فیزیکی برای حل یک مشکل بزرگ ایمنی است. این قطعه کوچک، با تبدیل مستقیم حرارت به یک سیگنال الکتریکی ضعیف، به عنوان یک نگهبان همیشه بیدار عمل می‌کند و از ما در برابر یکی از بزرگترین خطرات خانگی، یعنی نشت گاز، محافظت می‌کند. درک مکانیزم آن نه تنها دانش فنی ما را افزایش می‌دهد، بلکه به ما کمک می‌کند تا با دید بهتری مشکلات احتمالی را عیب‌یابی کنیم.
