اندازهگیری دقیق دما، متغیری حیاتی است که بر کیفیت، ایمنی و بهرهوری در صنایعی مانند فولاد، پتروشیمی، داروسازی و تولید برق تأثیر مستقیم دارد. تصور کنید چگونه میتوان دمای فلز مذاب در یک کوره را که به بیش از ۲۳۱۵ درجه سانتیگراد میرسد، یا دمای گازهای مایع در یک فرآیند برودتی که به ۲۷۰- درجه سانتیگراد کاهش مییابد، با ابزارهای معمولی سنجید؟ این چالشها در محیطهای خشن صنعتی، جایی که لرزش، فشار بالا و مواد خورنده حاکم هستند، به یک راهحل مهندسی نیاز دارند که هم دقیق و هم بادوام باشد.
اینجاست که ترموکوپل به عنوان یک قهرمان بیادعا وارد میدان میشود. این سنسور، با ساختاری مبتنی بر یک اصل فیزیکی ساده، راهحلی بادوام، مقرونبهصرفه و بسیار پرکاربرد برای اندازهگیری دما در وسیعترین بازههای ممکن است. اگر هنوز با مفاهیم پایه این تجهیز آشنا نیستید، پیشنهاد میکنیم ابتدا مقاله ترموکوپل صنعتی چیست را مطالعه کنید تا دید کاملی نسبت به ماهیت این سنسور پیدا کنید.
در این راهنمای جامع، سفری عمیق به دنیای ترموکوپلهای صنعتی خواهیم داشت. از مبانی فیزیکی عملکرد آن شروع کرده، با انواع استاندارد و ساختارهای فیزیکی آن آشنا میشویم، چالشهای نصب و نویز را بررسی کرده و در نهایت با یک چکلیست عملی، شما را برای انتخاب بهترین ترموکوپل برای فرآیند خود مجهز میکنیم. همچنین اگر در مرحله برآورد هزینه پروژه هستید، میتوانید همین حالا قیمت ترموکوپل صنعتی را در لیست محصولات ما بررسی کنید.

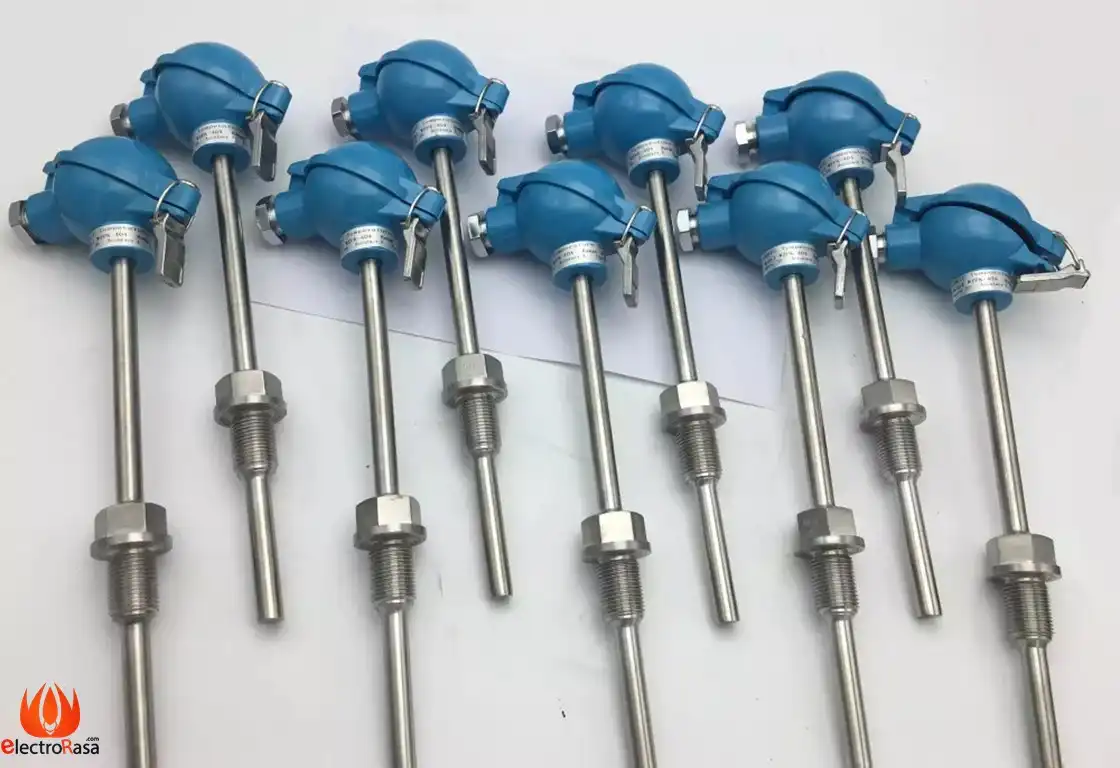

دستهبندی استاندارد ترموکوپلها
ترموکوپلها بر اساس آلیاژهای به کار رفته در ساختارشان به دو خانواده اصلی تقسیم میشوند:
- ترموکوپلهای فلز پایه (Base Metal): این گروه شامل انواع رایجی مانند K, J, T, E, N است. این ترموکوپلها به دلیل استفاده از فلزات رایج مانند نیکل، آهن و مس، قیمت مناسبی دارند و به دلیل عملکرد قابل اعتماد و بازه دمایی گسترده، اسبهای کاری صنعت محسوب میشوند. برای درک عمیقتر مکانیزم تبدیل حرارت به ولتاژ در این فلزات، مطالعه مطلب طرز کار ترموکوپل بسیار مفید خواهد بود.
- ترموکوپلهای فلز نجیب (Noble Metal): این گروه شامل انواع R, S, B است که از فلزات گرانبها مانند پلاتین و رودیوم ساخته شدهاند. این ترموکوپلها به مراتب گرانتر هستند اما برای اندازهگیری دماهای بسیار بالا و کاربردهایی که به پایداری و دقت فوقالعاده در بلندمدت نیاز دارند (مانند آزمایشگاههای کالیبراسیون یا صنایع داروسازی)، گزینهای بیرقیب هستند.
بررسی ترموکوپلهای فلز پایه
در ادامه، مشخصات فنی پرکاربردترین ترموکوپلهای فلز پایه را بر اساس استاندارد IEC 60584 بررسی میکنیم.
- ترموکوپل نوع K (کرومل-آلومل)
- آلیاژ: پایه مثبت از کرومل (آلیاژ نیکل-کروم) و پایه منفی از آلومل (آلیاژ نیکل-آلومینیوم).
- محدوده دمایی: ۴۰- تا ۱۲۰۰+ درجه سانتیگراد (تا ۱۳۰۰+ برای کاربردهای متناوب).
- ویژگیها: پرکاربردترین ترموکوپل در صنعت به دلیل بازه دمایی وسیع، قیمت مناسب و مقاومت عالی در برابر اکسیداسیون در دماهای بالا. اگر قصد خرید این مدل پرطرفدار را دارید، میتوانید مشخصات فنی دقیق را در صفحه ترموکوپل نوع K مشاهده کنید.
- منابع تکمیلی: برای مهندسین دقیقی که نیاز به جزئیات بیشتر دارند، مقاله ترموکوپل نوع k چیست و همچنین جدول ترموکوپل نوع k برای کالیبراسیون، منابعی ضروری هستند.
- ترموکوپل نوع J (آهن-کنستانتان)
- آلیاژ: پایه مثبت از آهن و پایه منفی از کنستانتان (آلیاژ مس-نیکل).
- محدوده دمایی: ۴۰- تا ۷۵۰+ درجه سانتیگراد.
- ویژگیها: حساسیت بالاتر نسبت به نوع K (حدود ۵۵ میکروولت بر درجه) و قیمت پایینتر. برای سفارش و استعلام موجودی این محصول، به صفحه ترموکوپل نوع j مراجعه نمایید.
- محدودیت: اکسیداسیون پایه آهنی نه تنها منجر به خرابی مکانیکی میشود، بلکه خواص ترموالکتریک آن را تغییر داده و باعث یک انحراف تدریجی و اغلب غیرقابل تشخیص در کالیبراسیون میشود. این امر نوع J را برای کاربردهای نیازمند دقت بلندمدت در محیطهای مرطوب نامناسب میسازد.
- ترموکوپل نوع T (مس-کنستانتان)
- آلیاژ: پایه مثبت از مس و پایه منفی از کنستانتان.
- محدوده دمایی: ۴۰- تا ۳۵۰+ درجه سانتیگراد.
- ویژگیها: بسیار پایدار، تکرارپذیر و دقیق در دماهای پایین. اطلاعات تکمیلی در مورد رفتار این سنسور در محیطهای برودتی را میتوانید در مقاله ترموکوپل نوع T مطالعه کنید.
- ترموکوپل نوع E (کرومل-کنستانتان)
- آلیاژ: پایه مثبت از کرومل و پایه منفی از کنستانتان.
- محدوده دمایی: ۴۰- تا ۹۰۰+ درجه سانتیگراد.
- ویژگیها: بالاترین خروجی ولتاژ (EMF) در هر درجه سانتیگراد را در میان انواع رایج دارد.
- ترموکوپل نوع N (نیکروسیل-نیسیل)
- آلیاژ: پایه مثبت از نیکروسیل (آلیاژ نیکل-کروم-سیلیکون) و پایه منفی از نیسیل (آلیاژ نیکل-سیلیکون).
- محدوده دمایی: ۴۰- تا ۱۲۸۰+ درجه سانتیگراد.
- ویژگیها: به عنوان جایگزین مدرن و بهبودیافته برای نوع K طراحی شده است.
بررسی ترموکوپلهای فلز نجیب
این ترموکوپلها برای چالشبرانگیزترین محیطهای حرارتی طراحی شدهاند.
- ترموکوپلهای نوع S و R (پلاتین-رودیوم)
- آلیاژ: هر دو از آلیاژ پلاتین-رودیوم ساخته شدهاند.
- محدوده دمایی: قابلیت اندازهگیری تا حدود ۱۷۰۰+ درجه سانتیگراد.
- ویژگیها: دقت و پایداری بلندمدت فوقالعاده. جهت مشاهده مشخصات و خرید مدلهای استاندارد آزمایشگاهی، میتوانید از صفحات ترموکوپل نوع S و ترموکوپل نوع R بازدید کنید.
- ترموکوپل نوع B (پلاتین-رودیوم)
- آلیاژ: هر دو پایه از آلیاژ پلاتین-رودیوم با درصدهای متفاوت (پایه مثبت با ۳۰% رودیوم و پایه منفی با ۶% رودیوم).
- محدوده دمایی: بالاترین حد دمایی در بین تمام ترموکوپلهای استاندارد، تا ۱۸۰۰+ درجه سانتیگراد. برای صنایعی که با دماهای فراتر از ۱۷۰۰ درجه سر و کار دارند، ترموکوپل نوع B تنها گزینه قابل اعتماد است.
نقل قول تخصصی: «در عمل، انتخاب بین تایپ K و J یک تصمیم مهندسی فرآیند است، نه فقط یک انتخاب اقتصادی. اگر بین دوراهی انتخاب ماندهاید، مقاله تخصصی تفاوت ترموکوپل k و j تمام ابهامات شما را برطرف خواهد کرد. من بارها شاهد بودهام که تلاش برای صرفهجویی چند دلاری با استفاده از تایپ J در یک محیط مرطوب، به توقفهای پرهزینه تولید منجر شده است.»
ساختار فیزیکی و تأثیر آن بر عملکرد
ساختار فیزیکی نوک سنسور تأثیر مستقیمی بر سرعت پاسخدهی و دوام آن دارد. شناخت کامل اجزای ترموکوپل به شما کمک میکند تا بهترین ساختار را متناسب با نیاز خود انتخاب کنید. سه نوع اصلی اتصال وجود دارد. انتخاب بین آنها یک موازنه مهندسی کلیدی است.
| نوع اتصال | ساختار | زمان پاسخ (Response Time) | حفاظت | کاربرد اصلی |
|---|---|---|---|---|
| Exposed (در معرض) | سیمها خارج از غلاف محافظ به هم جوش خوردهاند. | بسیار سریع | بسیار کم، آسیبپذیر | اندازهگیری سریع دمای گازهای تمیز و غیرخورنده. |
| Grounded (زمینشده) | سیمها به نوک غلاف فلزی محافظ جوش داده شدهاند. | سریع | خوب | کاربردهای عمومی صنعتی، مایعات و محیطهای خورنده. |
| Ungrounded (ایزوله) | سیمها درون غلاف قرار دارند ولی از آن ایزوله شدهاند. | کندتر | عالی، حفاظت در برابر نویز الکتریکی | محیطهای با نویز الکترومغناطیسی بالا (EMI). |
در بسیاری از فرآیندهای صنعتی، ترموکوپل به تنهایی قادر به تحمل فشار بالا، سرعت سیال زیاد یا مواد شیمیایی خورنده نیست. در این موارد، از ترموول (Thermowell) استفاده میشود. ترموول یک محفظه فلزی یا سرامیکی توخالی و مقاوم است که سنسور ترموکوپل درون آن قرار میگیرد.
مهمترین مزیت ترموول این است که امکان تعویض یا کالیبراسیون سنسور را بدون نیاز به توقف و تخلیه فرآیند فراهم میکند که از نظر اقتصادی و ایمنی بسیار حائز اهمیت است.
سیگنال خروجی ترموکوپل در محدوده میکروولت بر درجه قرار دارد و توان سیگنال آن بسیار پایین است. این ویژگی آن را در برابر نویزهای الکتریکی (EMI) ناشی از کابلهای برق، درایوهای فرکانس متغیر (VFD) و موتورها به شدت آسیبپذیر میکند.
راهنمای انتخاب و کاربردهای تخصصی
برای انتخاب ترموکوپل بهینه، به سؤالات زیر پاسخ دهید:
- محدوده دمایی فرآیند چقدر است؟ این اصلیترین عامل برای تعیین تایپ ترموکوپل است.
- محیط شیمیایی چگونه است؟ آیا محیط خورنده، اکسیدکننده، کاهنده یا خلاء است؟
- کاربری خاص شما چیست؟ برای بررسی سناریوهای مختلف صنعتی، پیشنهاد میکنیم مقاله جامع کاربرد ترموکوپل را مطالعه کنید.
نتیجهگیری
ترموکوپل یک ابزار مهندسی قدرتمند، ساده و تطبیقپذیر برای اندازهگیری دما در صنعت است. همانطور که دیدیم، انتخاب صحیح آن صرفاً به محدوده دما محدود نمیشود و نیازمند درک دقیقی از موازنههای فنی بین دقت، سرعت پاسخ، مقاومت محیطی و هزینه است. اصل فیزیکی آن ساده است: دو فلز ناهمگون + اختلاف دما = ولتاژ قابل اندازهگیری. اما پیادهسازی موفق آن در یک فرآیند پیچیده صنعتی، نیازمند دانش و تجربه مهندسی است.
اکنون نوبت شماست. تجربیات، سؤالات و چالشهای خود در استفاده از ترموکوپلهای صنعتی را در بخش نظرات به اشتراک بگذارید. شما در صنعت خود با کدام چالش اندازهگیری دما بیشتر مواجه هستید و کدام نوع ترموکوپل را راهحل مناسبی یافتهاید؟ تجربیات خود را با جامعه مهندسان در میان بگذارید.
