بارها دیده شده که در میان انواع سنسور حرارتی، تفاوت RTD و PT100 برای بسیاری از افراد گیجکننده است. برای پاسخ سریع به این سوال باید بگویم: RTD نام یک “خانواده کلی” از سنسورهای دما است، در حالی که PT100 فقط “یک مدل خاص” و بسیار پرکاربرد از این خانواده است (مثل تفاوت کلمه “خودرو” با “تویوتا”). در این مقاله از وبسایت الکترورسا، این تفاوت را به زبان ساده و کاربردی بررسی میکنیم تا در خرید قطعات یا تنظیمات دستگاههایی مثل PLC دچار اشتباه نشوید.
سنسور RTD چیست؟ (مفهوم کلی)
اصطلاح RTD (مخفف سنسور دمای مقاومتی) به هر سنسوری گفته میشود که با تغییر مقاومت الکتریکی فلزات، دما را اندازه میگیرد. این فلز میتواند نیکل (Ni)، مس (Cu) یا پلاتین (Pt) باشد.
در فیزیک، فلزات ضریبی به نام TCR دارند؛ به این معنی که با گرم شدن فلز، مقاومت آن در برابر عبور جریان برق بیشتر میشود. پس وقتی در صنعت میگوییم RTD، منظورمان کل این تکنولوژی است، نه یک قطعه خاص در انبار تجهیزات. اگر برای شما هم سوال است که این تکنولوژی چه جایگاهی در برابر دیگر رقبا دارد، خواندن مقاله تفاوت ترموکوپل و RTD میتواند دید بسیار روشنی به شما بدهد.
سنسور PT100 چیست؟ (محبوبترین نوع RTD)
سنسور PT100 دقیقاً یک نوع RTD است که از فلز پلاتین (Pt) ساخته شده و مقاومت آن در دمای صفر درجه سانتیگراد، دقیقاً ۱۰۰ اهم (Ω) است.
فلز پلاتین بسیار مقاوم است و در دماهای مختلف رفتار بسیار دقیق و منظمی دارد. عدد ۱۰۰ هم شناسنامه این قطعه است؛ یعنی اگر مقاومت این سنسور در صفر درجه ۱۰۰۰ اهم بود، به آن PT1000 میگفتیم. برای آشنایی بیشتر با مدلهای متنوع این قطعه و کاربردهای هرکدام، پیشنهاد میکنم راهنمای جامع انواع سنسور pt100 را حتماً مطالعه کنید.
چرا PT100 تا این حد پرکاربرد است؟
طبق آمارهای منتشر شده توسط انجمن بینالمللی اتوماسیون (ISA)، سنسورهای پلاتینی حدود ۸۵٪ از بازار اندازهگیری دقیق دمای صنعتی را در اختیار دارند. دلیل این محبوبیت، پایداری بالا (خطای کمتر از ۰.۰۵ درجه در سال) و دقت بینظیر پلاتین است که آن را به استاندارد اصلی صنایع داروسازی، پتروشیمی و نیروگاهی تبدیل کرده است.

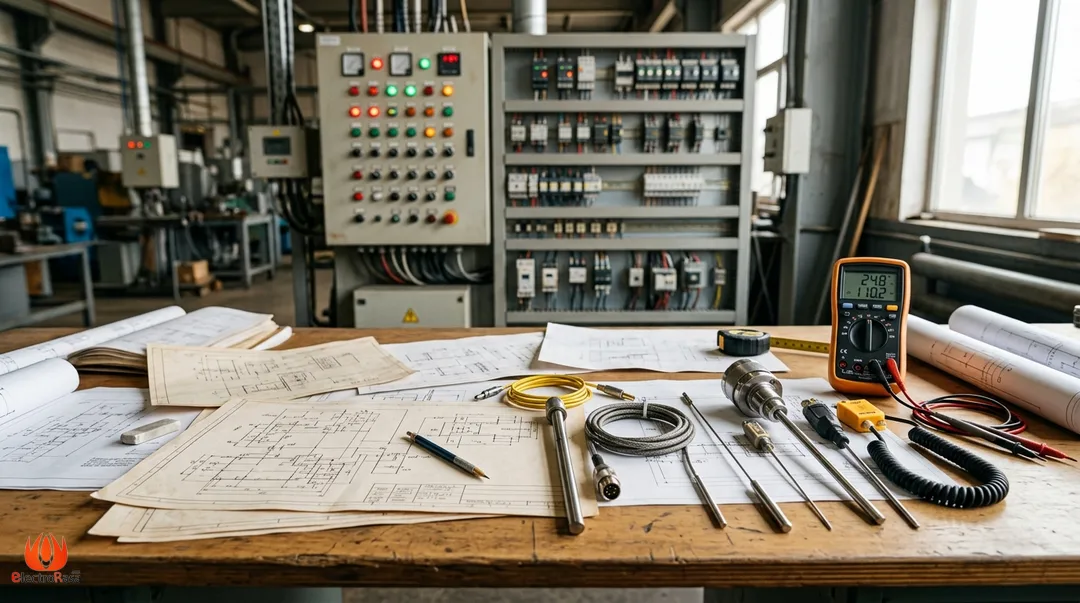

مقایسه RTD و PT100 در عمل
بیایید از دید یک طراح سیستم به ماجرا نگاه کنیم. وقتی در یک نقشه صنعتی فقط کلمه RTD نوشته شده است، دست شما برای انتخاب جنس سنسور (مس، نیکل یا پلاتین) باز است. اما وقتی به صراحت کلمه PT100 ذکر شده، حتماً باید از سنسور پلاتینی ۱۰۰ اهمی استفاده کنید.
۱. جنس ساخت (متریال)
- خانواده RTD: میتواند از جنس مس (برای دماهای پایین)، نیکل (ارزانتر) یا پلاتین باشد.
- سنسور PT100: فقط و فقط از پلاتین خالص ساخته میشود.
۲. ضریب آلفا (Alpha)
ضریب آلفا نشان میدهد که مقاومت سنسور به ازای هر یک درجه تغییر دما، چقدر تغییر میکند. طبق استاندارد جهانی IEC 60751، ضریب آلفای PT100 صنعتی دقیقاً ۰.۰۰۳۸۵ است. یعنی با هر یک درجه گرم شدن، مقاومت آن ۰.۳۸۵ اهم بیشتر میشود.
در مقابل، سنسوری مثل مس ضریب متفاوتی (حدود ۰.۰۰۴۲۷) دارد. اگر در تنظیمات دستگاه خود این ضریب را اشتباه وارد کنید، دمای نمایش داده شده کاملاً غلط خواهد بود.
ما همیشه به تیم الکترورسا یادآوری میکنیم: «انتخاب اشتباه نوع سنسور در تنظیمات PLC، باعث ارسال اطلاعات غلط به سیستم میشود. این کار هم کیفیت تولید را پایین میآورد و هم باعث استهلاک و خرابی زودرس تجهیزات حرارتی میشود.»
کلاسهای دقت PT100
برای خرید یک PT100، باید میزان دقت یا خطای مجاز آن را هم مشخص کنید. این دقتها در سه کلاس اصلی دستهبندی میشوند:
- کلاس B: پرکاربردترین کلاس در صنعت با خطای مجاز ±۰.۳ درجه سانتیگراد (مناسب برای مخازن آب یا بویلرهای معمولی).
- کلاس A: با خطای مجاز ±۰.۱۵ درجه سانتیگراد (مناسب برای صنایع حساستری مثل تولید مواد غذایی).
- کلاس AA: با خطای بسیار ناچیز ±۰.۱ درجه سانتیگراد (مخصوص آزمایشگاههای دقیق و داروسازی).

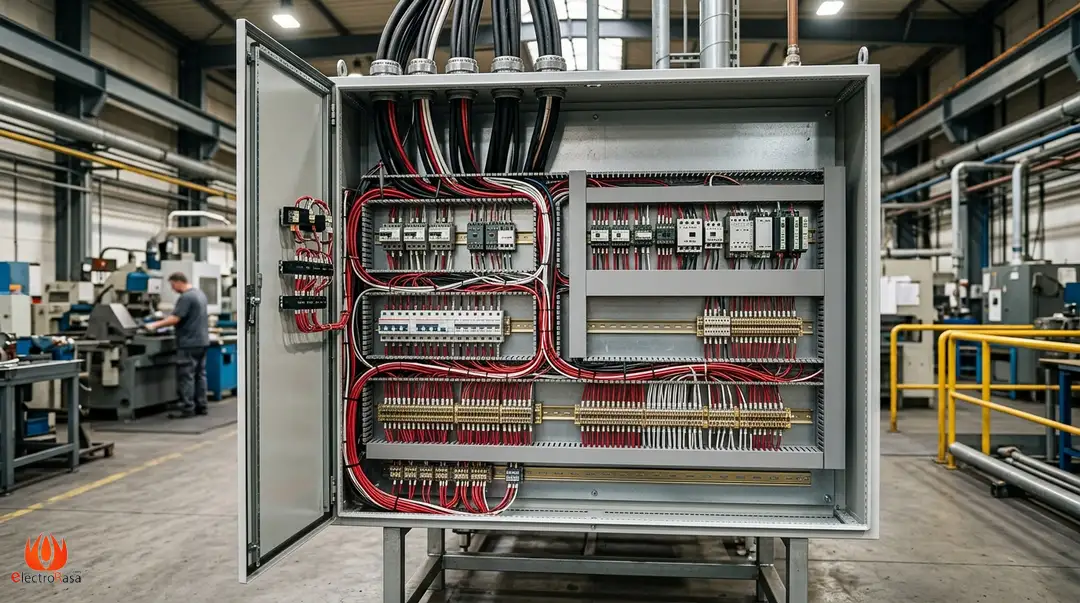

سیمبندی (وایرینگ) و تاثیر طول کابل
یکی از مشکلات کار با PT100، مقاومت خودِ کابلهای مسی است که سنسور را به تابلو برق وصل میکنند. چون سنسور با تغییرات بسیار ظریف مقاومت کار میکند، مقاومتِ کابل میتواند باعث ایجاد دمای خطای کاذب شود. برای درک بهتر این موضوع و انتخاب صحیح سیم رابط، مقاله کابل RTD چیست یک منبع عالی و تکمیلی برای شماست.
استفاده از سنسورهای ۲ سیمه در صنعت اصلاً توصیه نمیشود. در یک اتصال ۲ سیمه، اگر کابل شما فقط ۱ اهم مقاومت داشته باشد، دستگاه شما حدود ۲.۶ درجه سانتیگراد خطا نشان میدهد! به همین دلیل، در کارهای صنعتی حتماً از سنسورهای ۳ سیمه (برای خنثی کردن مقاومت کابل) یا ۴ سیمه (برای بالاترین حد دقت) استفاده میشود.
مشکل خودگرمایشی سنسور (Self-Heating)
وقتی سیستم کنترل (مثل PLC) جریان برق را به سنسور میفرستد تا مقاومت آن را بخواند، عبور این جریان باعث میشود خود سنسور کمی گرم شود. اگر این جریان از حد مجاز (معمولا ۱ میلیآمپر) بیشتر شود، سنسور بیدلیل گرم شده و دمایی بیشتر از دمای واقعی محیط را نشان میدهد. کنترل دقیق این جریان، نشانه یک طراحی حرفهای و مهندسی است. همچنین در صورتی که در عملکرد سیستم کنترل دمای خود دچار نوسان شدهاید، آشنایی با طریقه تست سنسور pt100 به شما کمک میکند تا به سرعت عیب سیستم را پیدا کنید.
چه زمانی به جای PT100 از مدلهای دیگر استفاده کنیم؟
با وجود عالی بودن PT100، گاهی بهتر است سراغ مدلهای دیگر برویم:
- سنسور PT1000: اگر در محیطی پر از نویزهای الکتریکی کار میکنید یا فاصله سنسور تا اتاق کنترل خیلی زیاد است، PT1000 انتخاب بهتری است. در این سنسور خطای ناشی از طول کابل بسیار کمتر خودش را نشان میدهد.
- محدودیت هزینه: برای کارهای سادهای مثل چک کردن دمای یک موتور الکتریکی معمولی، سنسورهای مسی یا نیکلی به دلیل قیمت پایینتر، انتخاب منطقیتری هستند.
یک نکته تجربی: اشتباهات رایج در خرید
در بازار خیلی وقتها «ترانسمیتر دما» را با «سنسور» اشتباه میگیرند. خروجی سنسور PT100 مستقیماً مقاومت (اهم) است. اگر سیستم کنترل شما (مثل خیلی از اینورترها) فقط ورودی جریان ۴ تا ۲۰ میلیآمپر را قبول میکند، وصل کردن مستقیم PT100 به آن اشتباه است. شما باید از یک «ترانسمیتر دما» (اگر با این قطعه آشنایی ندارید، حتماً مقاله ترانسمیتر دما چیست را بخوانید) در کنار سنسور استفاده کنید تا آن مقاومت را به جریان استاندارد تبدیل کند. برای تهیه این قطعه مکمل نیز میتوانید مستقیماً به صفحه خرید ترانسمیتر دما سر بزنید.
یک اشتباه رایج دیگر، استفاده از اصطلاحات غلط بازاری است؛ مثلاً بسیاری از افراد در بازار برای استعلام قیمت ترموکوپل نوع PT100 جستجو میکنند! باید بدانید که PT100 ذاتاً ترموکوپل نیست بلکه یک RTD است، اما از آنجا که در بازار ایران گاهی با این نامِ اشتباه شناخته میشود، آگاهی از این تفاوت میتواند شما را در خریدی دقیقتر یاری کند.
خلاصه و جمعبندی
واژه RTD یک اصطلاح کلی و چتری برای تمام سنسورهای دمای مقاومتی است، در حالی که PT100 یک مدل خاص پلاتینی با مقاومت ۱۰۰ اهم است.
هنگام سفارش تجهیزات، فقط به گفتن کلمه “RTD” اکتفا نکنید؛ بلکه نوع فلز (PT)، مقاومت پایه (۱۰۰)، کلاس دقت (مثل Class A) و نوع سیمبندی (مثل ۳ سیمه) را دقیقاً مشخص کنید تا سیستم شما با بالاترین ثبات و دقت کار کند. امیدوارم این مقاله تخصصی از وبسایت الکترورسا توانسته باشد دیدگاه شفافتری برای انتخاب تجهیزات دمایی به شما بدهد.
