انواع ترموکوپل آبگرمکن: از روش تست سریع تا تمیزکاری آسان

ترموکوپل صرفاً یک قطعه جانبی نیست، بلکه قلب تپنده ایمنی در وسایل گازسوز است. به طور کلی، شناخت کاربرد ترموکوپل به ما نشان می‌دهد که این سنسورها در لوازم خانگی و صنعتی چه وظیفه مهمی دارند، اما در آبگرمکن‌ها نقشی کاملاً حیاتی بر عهده دارند. در یک توضیح فنی و ساده، انواع ترموکوپل آبگرمکن به سه دسته اصلی تقسیم می‌شوند: ترموکوپل‌های ایستاده برای مدل‌های قدیمی و مخزنی، سنسورهای شعله برای سیستم‌های جرقه‌زن الکترونیکی، و ترموپیل‌ها برای دستگاه‌های پیشرفته‌ای که نیاز به برق بیشتری دارند. شناخت دقیق این قطعات، تفاوت بین یک تعمیر ساده و یک حادثه خطرناک ناشی از نشت گاز است.

ترموکوپل آبگرمکن چیست و چگونه کار می‌کند؟

ترموکوپل یک قطعه کوچک حساس به حرارت است که بر اساس یک قانون علمی به نام «اثر سی‌بک» (Seebeck Effect) کار می‌کند. این قانون علمی که در سال ۱۸۲۱ کشف شد، می‌گوید اگر دو فلز متفاوت از یک طرف به هم وصل شوند و این نقطه اتصال داغ شود، یک جریان برق بسیار ضعیف در سر دیگر فلزات ایجاد می‌شود. برای درک عمیق‌تر این فرآیند، پیشنهاد می‌کنیم مقاله صفر تا صد طرز کار ترموکوپل را مطالعه فرمایید.

در آبگرمکن‌ها، شعله شمعک نوک ترموکوپل را داغ می‌کند. این حرارت باعث تولید جریان برق بسیار ضعیفی (حدود ۲۵ تا ۳۰ میلی‌ولت) می‌شود. این برق هرچند ناچیز است، اما برای فعال نگه داشتن یک آهنربای الکتریکی کوچک (که به آن بوبین می‌گویند) در داخل شیر گاز کاملاً کافی است؛ همچنین شناخت دقیق اجزای ترموکوپل به شما در درک فرآیند انتقال این جریان و عیب‌یابی اصولی این بخش کمک بسیاری می‌کند. تا زمانی که شعله روشن باشد، این جریان برق بوبین را در حالت جذب نگه می‌دارد و مسیر گاز باز می‌ماند. به محض خاموش شدن شعله به هر دلیل (مانند باد، کمبود اکسیژن یا قطع موقتی گاز)، ترموکوپل سرد شده، تولید برق متوقف می‌شود و فنر داخلی بوبین، مسیر گاز را فوراً می‌بندد تا گاز در خانه پخش نشود.

تجربه کارشناسان الکترورسا:
«بسیاری از قطعات متفرقه موجود در بازار از آلیاژهای ناخالص و بی‌کیفیت ساخته شده‌اند. سرعت واکنش یک ترموکوپل به میزان خلوص فلزات آن بستگی دارد. آلیاژ بی‌کیفیت یعنی تاخیر در قطع گاز در لحظات خطرناک؛ خطایی که هیچ متخصصی نباید مرتکب آن شود.»

آشنایی با انواع ترموکوپل آبگرمکن

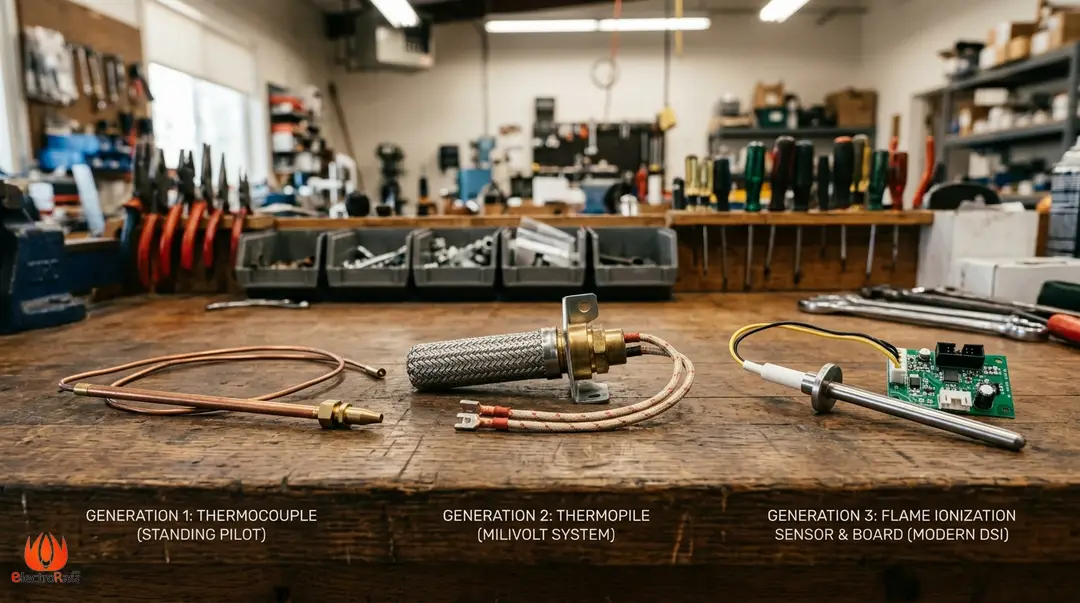

در خط تولید الکترورسا و طی سال‌ها تأمین قطعات برای برندهایی نظیر بوتان و ایران‌شرق، ما این تجهیزات را به سه گروه اصلی تقسیم می‌کنیم:

ترموکوپل‌های ایستاده

این مدل‌ها که در اکثر آبگرمکن‌های دیواری قدیمی و مخزنی استفاده می‌شوند، ساختار بسیار ساده‌ای دارند. در این سیستم، شمعک همیشه روشن است و ترموکوپل وظیفه باز نگه داشتن مسیر شیر گاز را بر عهده دارد. بد نیست بدانید این ساختار و مکانیزم سنتی در دیگر وسایل گرمایشی خانه نیز یافت می‌شود؛ برای مثال جهت کسب اطلاعات بیشتر می‌توانید نگاهی به مقاله انواع ترموکوپل بخاری بیندازید.

• شکل ظاهری: این قطعات یک پوسته مسی دارند که گرما را منتقل کرده و از سیم‌های داخلی محافظت می‌کند.
• اندازه‌های استاندارد: بسته به مدل دستگاه، طول این قطعات بین ۱۸ تا ۳۶ اینچ (معادل ۴۵ تا ۹۰ سانتی‌متر) است. انتخاب طول کوتاه‌تر باعث کشیدگی و پارگی لوله مسی و طول بلندتر باعث ضعیف شدن جریان برق در مسیر می‌شود.
• روش نصب: اتصال این ترموکوپل‌ها به شیر گاز معمولاً از طریق یک مهره پیچی انجام می‌شود که باید به اندازه کافی سفت شود تا اتصال الکتریکی برقرار گردد.

سنسورهای شعله

در آبگرمکن‌های نسل جدید که شمعک دائم‌روشن ندارند و از سیستم جرقه‌زن الکترونیکی استفاده می‌کنند، سنسور شعله جایگزین ترموکوپل‌های قدیمی شده است.

• روش کار: این سنسورها به جای تولید برق برای بوبین، از روشن بودن خود شعله برای عبور جریان الکتریسیته استفاده می‌کنند. وقتی شعله روشن می‌شود، یک مسیر جریان برق بسیار ضعیف بین سنسور و بدنه مشعل برقرار می‌شود.
• ارتباط با برد: سیگنال این سنسور به برد الکترونیکی دستگاه فرستاده می‌شود. اگر برد این سیگنال را دریافت نکند، جریان گاز را در کمتر از ۳ ثانیه قطع می‌کند.
• تفاوت اصلی: برعکس ترموکوپل که خودش برق تولید می‌کند، سنسور شعله برای کار کردن به برق دستگاه یا باتری نیاز دارد.

ترموپیل‌ها

ترموپیل یا ژنراتور حرارتی، مجموعه‌ای از چند ترموکوپل است که به هم متصل شده‌اند تا برق بسیار بیشتری تولید کنند.

• میزان برق تولیدی: در حالی که ترموکوپل معمولی فقط حدود ۳۰ میلی‌ولت برق تولید می‌کند، یک ترموپیل استاندارد خروجی در حدود ۷۵۰ میلی‌ولت (یا ۰.۷۵ ولت) فراهم می‌کند.
• کاربرد: این برق برای راه اندازی قطعات جانبی مانند ترموستات‌های دیجیتال، صفحه نمایش دمای آب و شیرهای برقی استفاده می‌شود تا دستگاه نیازی به برق شهر یا باتری داشته باشد.
• ساختار داخلی: این قطعات پوسته فلزی ضخیم‌تری دارند و به دلیل اتصالات زیاد داخلی، به ضربه و تغییرات شدید دما حساس‌تر هستند. ما در الکترورسا برای محیط‌های بزرگ‌تر، ترموپیل‌هایی با پوسته‌های بسیار مقاوم در برابر زنگ‌زدگی تولید می‌کنیم.

جنس و مدل‌های استاندارد ترموکوپل: چرا کیفیت آلیاژ مهم است؟

انتخاب مدل ترموکوپل بر اساس استانداردهای بین‌المللی نظیر ASME انجام می‌شود. در مصارف خانگی، دو مدل محبوب وجود دارد که به آن‌ها تیپ J و تیپ K می‌گویند:

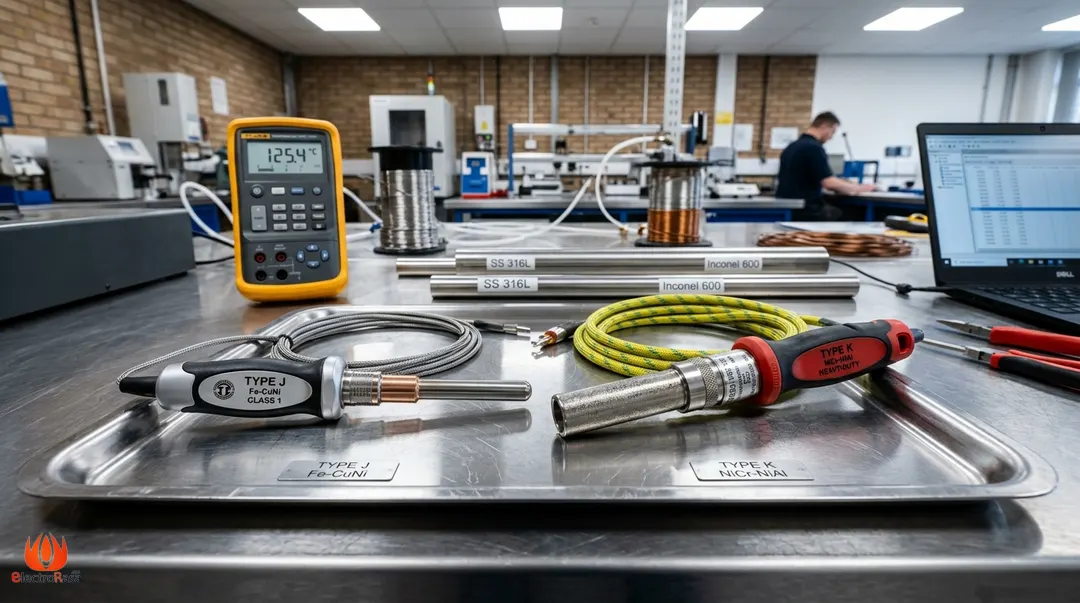

• تیپ J: این مدل، بهترین انتخاب برای آبگرمکن‌های خانگی است. ترکیب آهن و کنستانتان در این مدل برای دمای منهای ۱۸۰ تا ۷۵۰ درجه سانتی‌گراد عملکرد فوق‌العاده‌ای دارد. در صورتی که به دنبال تهیه این قطعه برای سیستم خانگی خود هستید، می‌توانید قیمت و مشخصات فنی ترموکوپل نوع j را در وب‌سایت الکترورسا بررسی کنید. مقاومت بالا در برابر زنگ‌زدگی و حرارت مداوم باعث شده عمر مفید آن‌ها به ۱۰ سال هم برسد.
• تیپ K: این مدل که از ترکیب نیکل، کروم و آلومینیوم ساخته می‌شود، برای مصارف بزرگ صنعتی و کوره‌ها تا دمای ۱۳۰۰ درجه سانتی‌گراد طراحی شده است. برای بررسی جزئیات این قطعه و سفارش آن، می‌توانید به صفحه معرفی محصول ترموکوپل نوع K مراجعه فرمایید.

استفاده از تیپ K در آبگرمکن‌های خانگی یک اشتباه بزرگ است؛ برای درک بهتر تفاوت‌های ساختاری این دو مدل پیشنهاد می‌کنیم مطلب آموزشی تفاوت ترموکوپل k و j را در وبلاگ ما مطالعه کنید، زیرا برق تولیدی تیپ K با بوبین‌های خانگی هماهنگ نیست و باعث خاموش شدن مکرر شعله یا سوختن بوبین می‌شود.

طبق اطلاعات فنی شرکت Hongtai، استفاده از روکش‌های محافظ با جنس استیل ضدزنگ ۳۰۴ یا ۳۱۶ در ترموکوپل‌ها، مقاومت قطعه در برابر تغییر شکل نوک سنسور بر اثر حرارت زیاد را تا ۴۰ درصد افزایش می‌دهد.

نشانه‌های خرابی ترموکوپل و روش عیب‌یابی آن

به عنوان کارشناسی که هزاران قطعه خراب را بررسی کرده است، نشانه‌های خرابی را به سه دسته ساده تقسیم می‌کنم:

1. روشن نماندن شعله: اگر شمعک روشن می‌شود اما به محض رها کردن دکمه خاموش می‌شود، جریان برق تولیدی ترموکوپل ضعیف است و به حد نصاب (حداقل ۲۰ میلی‌ولت) نمی‌رسد. این مشکل معمولاً به خاطر قطعی یا آسیب‌دیدگی نوک سنسور رخ می‌دهد.
2. شعله زرد یا نارنجی: شعله مناسب باید آبی و کشیده باشد. شعله زرد یا نارنجی نشان‌دهنده سوختن ناقص گاز است که باعث ایجاد لایه ضخیمی از دوده و زنگ‌زدگی روی نوک ترموکوپل می‌شود. این لایه مثل یک عایق عمل کرده و مانع رسیدن حرارت به داخل ترموکوپل می‌شود.
3. تغییر شکل نوک قطعه: اگر شعله به درستی تنظیم نباشد، ممکن است حرارت بیش از حد به نوک ترموکوپل برسد و باعث ذوب شدن یا کج شدن آن شود که کارکرد قطعه را کاملاً مختل می‌کند.

آموزش ساده تست سلامت با دستگاه مولتی‌متر:

1. دستگاه مولتی‌متر را روی سنجش میلی‌ولت (mV) در حالت جریان مستقیم (DC) قرار دهید.
2. یک سیم دستگاه را به بدنه مسی ترموکوپل و سیم دیگر را به انتهای پیچ آن (محل اتصال به بوبین) وصل کنید.
3. نوک ترموکوپل را با یک فندک یا شعله شمعک داغ کنید.
4. اگر ولتاژ در عرض ۳۰ ثانیه به بالای ۲۵ میلی‌ولت نرسید، قطعه ضعیف شده است و باید تعویض شود.

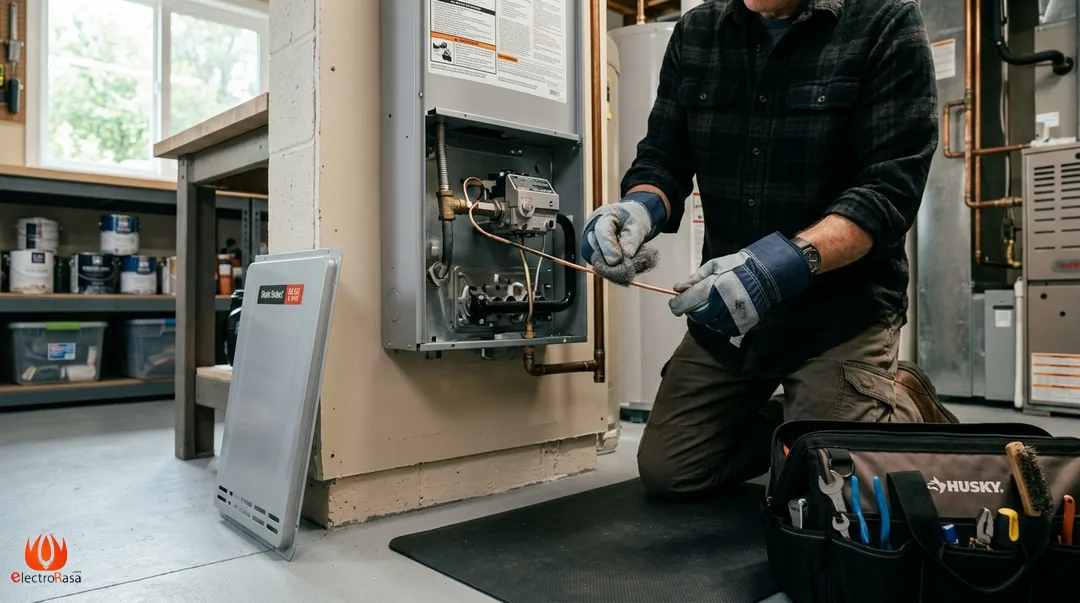

راهنمای آسان تمیز کردن و نگهداری از ترموکوپل

تجربه ما نشان می‌دهد ۷۰ درصد خاموشی‌ها به خاطر کثیفی قطعه است، نه سوختن آن. قبل از خرید قطعه جدید، این روش کار ساده را انجام دهید:

• رعایت کامل ایمنی: قبل از هر کاری شیر اصلی گاز را ببندید. هرگونه جرقه در محیطی که احتمال نشت گاز دارد، بسیار خطرناک است.
• استفاده از سیم ظرفشویی یا سنباده نرم: با استفاده از یک سیم ظرفشویی نرم یا سنباده بسیار نرم شماره ۱۰۰۰، دوده و لایه‌های تیره را از روی نوک ترموکوپل پاک کنید تا رنگ مسی و براق آن نمایان شود. از سنباده‌های زبر استفاده نکنید چون ضخامت پوسته را کم کرده و باعث می‌شود قطعه زودتر بسوزد.
• تنظیم فاصله: نوک ترموکوپل باید دقیقاً در بخش بالایی شعله قرار بگیرد. اگر فاصله زیاد باشد، حرارت کافی به آن نمی‌رسد.
• یک هشدار مهم: لوله مسی ترموکوپل دارای یک سیم بسیار حساس داخلی است. از خم کردن شدید یا تا کردن لوله خودداری کنید. هرگونه تاخوردگی یا شکستگی در لوله مسی باعث خرابی قطعه و خطر نشت گاز می‌شود.

الکترورسا: تامین‌کننده مطمئن ترموکوپل در بازار لاله زار

مجموعه «الکترورسا» با حذف واسطه‌ها، پل مستقیمی بین بازار و مصرف‌کننده ایجاد کرده است. ما ترموکوپل را صرفاً یک کالا نمی‌بینیم، بلکه آن را یک قطعه بسیار دقیق و حساس برای حفظ امنیت خانواده‌ها می‌دانیم. علاوه بر این، اگر فعال حوزه صنعت هستید و تمایل دارید بدانید ترموکوپل صنعتی چیست و چه نقشی در صنایع بزرگ دارد، مقالات تخصصی ما راهنمای خوبی برای شما خواهد بود.

• سفارشی‌سازی پوسته محافظ: ما می‌توانیم ترموکوپل‌هایی با پوسته‌های استیل یا سرامیکی برای مصارف خاص تولید کنیم. برای آشنایی کامل با این مدل‌های تخصصی، مقاله جامع ما درباره معرفی انواع ترموکوپل صنعتی را از دست ندهید.
• خرید مستقیم: حضور ما در بازار لاله زار تهران این امکان را فراهم کرده تا سفارش‌های شما در سریع‌ترین زمان به دستتان برسد؛ لذا صاحبان محترم صنایع برای تامین پروژه‌های خود، می‌توانند جهت خرید ترموکوپل صنعتی با تضمین کیفیت برتر آلیاژ، مستقیماً از طریق وب‌سایت اقدام نمایند.
• مشاوره رایگان: اگر در انتخاب ترموکوپل برای برندهای مختلف مانند بوتان یا ایران‌شرق تردید دارید، کارشناسان ما آماده ارائه مشاوره رایگان برای انتخاب بهترین گزینه هستند.

جدول مقایسه سریع انواع ترموکوپل‌ها

جمع‌بندی نهایی

برای اکثر آبگرمکن‌های دیواری رایج در ایران (مانند برند بوتان)، خرید یک ترموکوپل تیپ J با طول ۲۰ یا ۲۵ اینچ و پوسته مسی باکیفیت، بهترین انتخاب است. هرگز به دنبال خرید ارزان‌ترین قطعه بی‌کیفیت نباشید؛ زیرا هزینه خرید یک قطعه استاندارد در برابر امنیت خانه شما بسیار ناچیز است. در صورت مشاهده شعله زرد یا خاموش شدن‌های مکرر، ابتدا نوک قطعه را تمیز کنید و اگر مشکل حل نشد، با کارشناسان «الکترورسا» برای خرید قطعه اصلی و باکیفیت تماس بگیرید. ما در لاله زار، ضامن کیفیت و امنیت وسایل گرمایشی شما هستیم.
