مدیریت دقیق دما در هر سیستم گرمایشی یا سرمایشی، نیازمند یک مغز متفکر است و شناخت انواع ترموستات حرارتی به شما کمک میکند تا بر اساس نیاز شبکه خود، بهترین کنترلر را انتخاب کنید. به بیان ساده، ترموستاتها در سه دسته اصلی مکانیکی (مبتنی بر انبساط فیزیکی)، دیجیتال (مبتنی بر سنسورهای الکترونیکی) و هوشمند (متصل به شبکههای داده) طبقهبندی میشوند که هر کدام پاسخگوی سطح متفاوتی از حساسیت، پایداری و بودجه هستند. در این مقاله از وبسایت الکترورسا، با کالبدشکافی دقیق مکانیزم، کاربردهای صنعتی و تفاوتهای تکنیکال هر مدل، شما را در مسیر یک انتخاب مهندسیشده و بینقص همراهی میکنیم؛ پس برای ارتقای راندمان سیستم حرارتی خود و جلوگیری از هدررفت سرمایه، تا انتها با ما همراه باشید.
ترموستات حرارتی در هسته مرکزی خود چه میکند؟
پیش از ورود به دستهبندیها، باید درک درستی از ماهیت این تجهیز داشته باشیم. ترموستات (Thermostat) در واقع یک سوئیچ فرماندهنده است که با رصد پیوسته متغیر فرایند (دمای فعلی محیط یا سیال) و مقایسه آن با نقطه تنظیم (دمای ایدهآل تعیین شده توسط شما)، مدار الکتریکی متصل به المنتهای حرارتی، کمپرسورها یا مشعلها را قطع و وصل میکند. هدف نهایی این قطعه، ایجاد یک هارمونی پایدار و نگه داشتن دما در یک محدوده مجاز و مشخص است.
یک مفهوم بسیار مهم در تمامی ترموستاتها، پارامتری به نام پسماند (Hysteresis – اختلاف دمای بین زمان قطع و وصل مجدد رله) است. وجود این پارامتر برای جلوگیری از قطع و وصل شدنهای مکرر و استهلاک زودهنگام تجهیزات، کاملاً الزامی است.

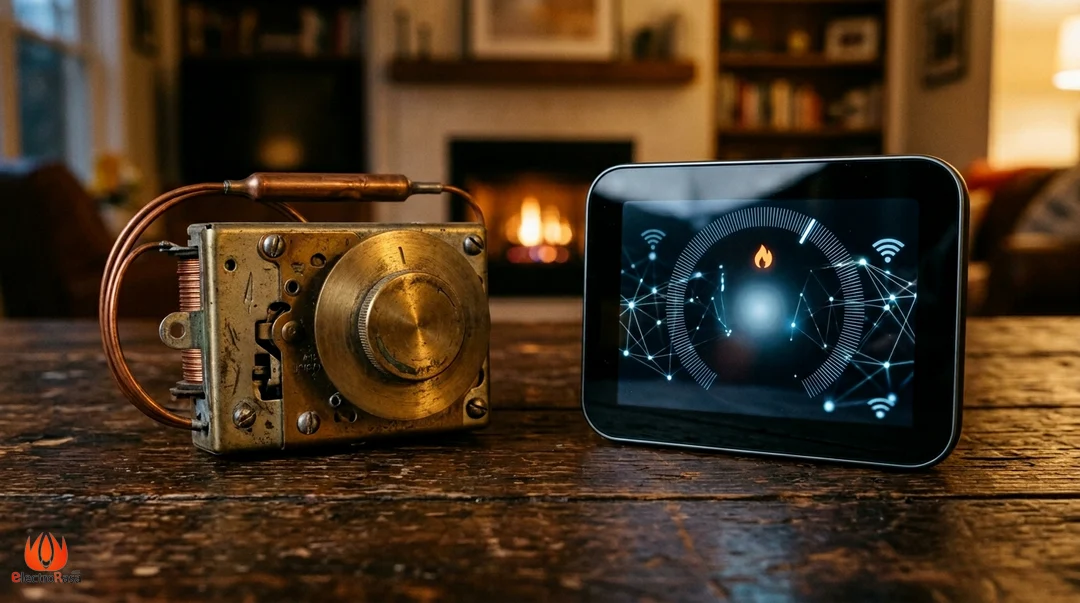

طبقهبندی انواع ترموستات بر اساس تکنولوژی پردازش
ترموستاتها از لحاظ مغز پردازشگر و نحوه عملکرد به سه نسل اصلی تقسیم میشوند. شناخت این سه نسل، نخستین گام برای انتخاب صحیح است.
۱. ترموستاتهای مکانیکی (الکترومکانیکی)
این مدلها، اصیلترین و جانسختترین نوع کنترلرهای دما هستند. در ترموستاتهای مکانیکی هیچ خبری از مدارات الکترونیکی پیچیده، آیسیها (IC) یا کدهای برنامهنویسی نیست. اساس کار آنها صرفاً بر پایه قوانین فیزیک و ترمودینامیک استوار است. این سادگی ساختاری، آنها را در برابر نوسانات شدید برق و نویزهای صنعتی بسیار مقاوم کرده است. خود این دسته به دو گروه پرکاربرد تقسیم میشوند:
- ترموستاتهای بیمتال (Bimetallic): کلمه بیمتال به معنای دو فلز است. در این ترموستاتها از دو نوار فلزی با ضریب انبساط حرارتی متفاوت (معمولاً مس و اینوار) استفاده میشود که به یکدیگر پرس شدهاند. با افزایش دما، فلزی که ضریب انبساط بالاتری دارد بیشتر منبسط شده و باعث خم شدن کل قطعه میشود. این خمیدگی مکانیکی، مستقیماً یک پلاتین (کنتاکت الکتریکی) را قطع یا وصل میکند. کاربرد عمده این مدلها در اتوها، سماورهای برقی و چایسازها است.
- ترموستاتهای مویین و بالبی (Capillary and Bulb): این نوع که در صنایع و همچنین آبگرمکنها و سرخکنهای صنعتی کاربرد فراوانی دارد، از یک سنسور حبابدار (بالب) پر شده از یک گاز یا مایع فرار، و یک لوله مویین بسیار باریک تشکیل شده است. با گرم شدن بالب، سیال درون آن منبسط شده و از طریق لوله مویین، فشار مکانیکی را به یک دیافراگم یا فانوسک (Bellows) در داخل بدنه ترموستات منتقل میکند. حرکت این دیافراگم، کلید برق (میکروسوئیچ) را تحریک میکند. چنانچه برای تجهیزات خود به دنبال کنترلرهای مقاوم و اقتصادی هستید، پیشنهاد میکنیم برای بررسی و خرید ترموستات آنالوگ (الکترومکانیکی) از بخش محصولات ما دیدن فرمایید.
۲. ترموستاتهای دیجیتال و الکترونیکی
با پیشرفت تکنولوژی، ترموستاتهای دیجیتال جایگزین بسیاری از مدلهای مکانیکی شدند. در این تجهیزات، یک سنسور الکترونیکی دقیق (که در بخش بعدی به تفصیل بررسی میشود) تغییرات دما را به سیگنالهای الکتریکی پیوسته (آنالوگ) تبدیل میکند.
سپس یک قطعه حیاتی به نام مبدل آنالوگ به دیجیتال (ADC – قطعهای که ولتاژ یا مقاومت متغیر را به اعداد باینری قابل فهم برای پردازنده تبدیل میکند)، این سیگنالها را به میکروکنترلر میفرستد. ترموستاتهای دیجیتال دارای صفحه نمایشگر برای نشان دادن دمای فعلی (PV) و دمای تنظیمی (SV) هستند. دقت این دستگاهها بسیار بالاست و امکاناتی نظیر تنظیم دقیق باند پسماند، تنظیم زمان تاخیر (Delay) و آلارمهای صوتی و بصری را در اختیار کاربر قرار میدهند. کاربرد آنها در دستگاههای جوجهکشی، سردخانهها، کورههای صنعتی و اکسترودرهای پلاستیک غیرقابل انکار است. برای ارتقای سیستمهای حرارتی خود و خرید ترموستات دیجیتال با بالاترین دقت، میتوانید گزینههای متنوع موجود در فروشگاه الکترورسا را بررسی کنید.
۳. ترموستاتهای هوشمند و مبتنی بر اینترنت اشیا (IoT)
این دسته، لبه تکنولوژی کنترل حرارت را به تصویر میکشند. ترموستاتهای هوشمند نه تنها دما را با دقت صدم درجه کنترل میکنند، بلکه قابلیت اتصال به شبکههای وایفای (Wi-Fi) و پروتکلهای صنعتی نظیر مودباس (Modbus) را دارند.
مزیت رقابتی این دستگاهها، استفاده از الگوریتمهای یادگیری ماشین (Machine Learning) است. این ترموستاتها پس از مدتی کارکرد، رفتار حرارتی محیط و میزان هدررفت گرما را میآموزند و زمان روشن و خاموش شدن تجهیزات را بهینهسازی میکنند.
طبق تحقیقات منتشر شده توسط انجمن مهندسان گرمایش، سرمایش و تهویه مطبوع آمریکا (ASHRAE)، ادغام ترموستاتهای هوشمند با سیستمهای مدیریت ساختمان (BMS)، میتواند مصرف انرژی در تاسیسات تجاری و صنعتی را بین ۲۲ تا ۲۸ درصد کاهش دهد.

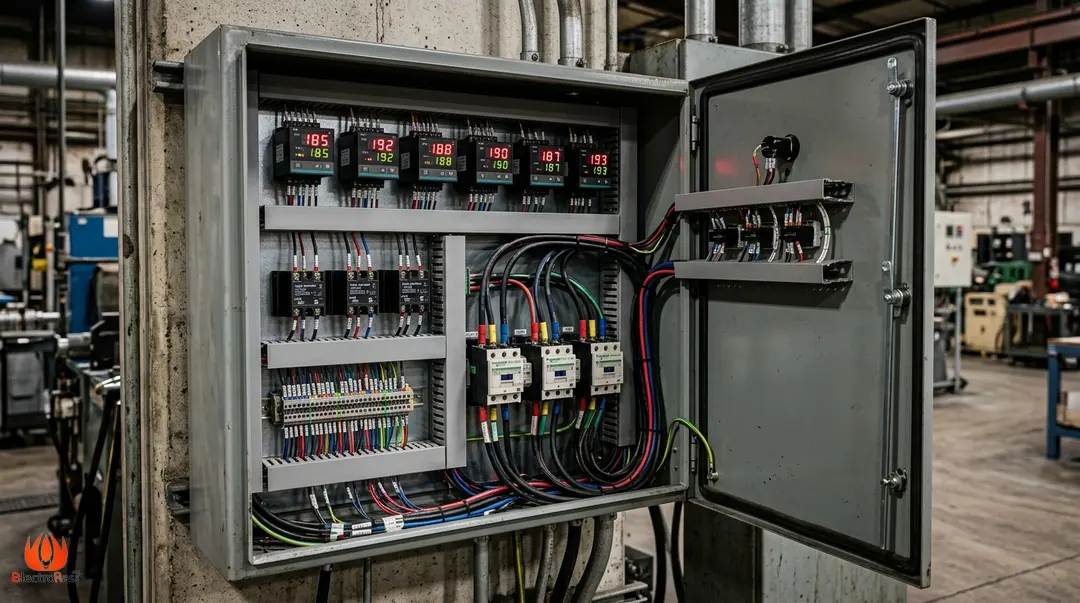

انواع ترموستات بر اساس منطق کنترل (Control Logic)
یکی از مهمترین فاکتورهایی که در زمان تهیه کنترلرهای دمای دیجیتال از وبسایت الکترورسا باید مد نظر قرار دهید، منطق کنترلی آنهاست. این بخش مرز بین یک کنترل ساده و یک کنترل مهندسیشده را مشخص میکند.
کنترل روشن/خاموش (ON/OFF Control)
سادهترین منطق کنترلی است. زمانی که دما از نقطه تنظیم پایینتر بیاید، خروجی ۱۰۰٪ روشن میشود و زمانی که دما به حد نصاب رسید، خروجی کاملاً خاموش میگردد. همانطور که پیشتر اشاره شد، برای جلوگیری از نوسان سریع رله، در این منطق از دیفرانسیل یا پسماند استفاده میشود. این روش برای سیستمهایی با لختی حرارتی بالا (سیستمهایی که دمای آنها به کندی تغییر میکند) مثل استخرهای آب گرم یا سردخانههای بزرگ بسیار مناسب و اقتصادی است.
کنترل PID (Proportional-Integral-Derivative)
این منطق، یک شاهکار ریاضی در دنیای کنترل صنعتی است. در فرآیندهای بسیار حساس مانند ماشینآلات تزریق پلاستیک، کورههای عملیات حرارتی یا تجهیزات آزمایشگاهی، ما مجاز به نوسان دما حتی به اندازه یک درجه هم نیستیم. کنترلر PID با تحلیل مداوم سه فاکتور زیر، به جای قطع و وصل ناگهانی، توان خروجی را به صورت درصدی (مثلا از ۰ تا ۱۰۰ درصد) تنظیم میکند:
- تناسبی (P – Proportional): بررسی میکند که در حال حاضر چقدر با دمای هدف فاصله داریم.
- انتگرالگیر (I – Integral): سوابق خطاهای گذشته را جمعآوری کرده و خطاهای ماندگار را حذف میکند.
- مشتقگیر (D – Derivative): سرعت تغییرات دما را پیشبینی کرده و از افزایش ناگهانی دما (Overshoot) جلوگیری میکند.
استفاده از ترموستاتهای PID نیازمند خروجیهای سریع مانند SSR است و رلههای مکانیکی توانایی پاسخگویی به سرعت سوئیچینگ بالای الگوریتم PID را ندارند.
بررسی سنسورها؛ چشمان تیزبین ترموستات
یک ترموستات دیجیتال هرچقدر هم که پردازنده قدرتمندی داشته باشد، بدون یک سنسور دقیق، کاملاً فلج است. اگر علاقهمند هستید با مکانیزم و طیف وسیع این تجهیزات بیشتر آشنا شوید، مطالعه مقاله انواع سنسور حرارتی را از دست ندهید. به طور کلی انواع ترموستات حرارتی بر اساس نوع سنسوری که پشتیبانی میکنند نیز در سه گروه اصلی دستهبندی میشوند:
ترمیستورها (NTC و PTC)
ترمیستورها (مقاومتهای حساس به دما) ارزانترین و رایجترین سنسورها برای بازههای دمایی پایین (معمولاً ۵۰- تا ۱۵۰+ درجه سانتیگراد) هستند. در مدل NTC (ضریب دمایی منفی)، با افزایش دما، مقاومت الکتریکی سنسور کاهش مییابد. دقت آنها در بازههای محدود بسیار عالی است و در ترموستاتهای لوازم خانگی، سیستمهای تهویه مطبوع و گلخانهها کاربرد گستردهای دارند.
سنسورهای مقاومتی RTD (نظیر سنسور PT100)
عبارت RTD مخفف Resistance Temperature Detector است. این سنسورها معمولاً از سیمهای ظریف پلاتین پیچیده شده حول یک هسته سرامیکی ساخته میشوند. پرکاربردترین نوع آنها PT100 است (که در دمای صفر درجه سانتیگراد، دقیقاً ۱۰۰ اهم مقاومت دارد).
سنسورهای RTD به دلیل پایداری بینظیر، تکرارپذیری بالا و دقت فوقالعاده در بازه دمایی ۲۰۰- تا ۶۰۰+ درجه سانتیگراد، انتخاب اول در صنایع داروسازی، پتروشیمی و صنایع غذایی هستند. برای آشنایی کامل با مدلها و کاربردهای این سنسورِ محبوب، پیشنهاد میکنیم مقاله انواع سنسور pt100 را مطالعه کنید. ترموستاتهایی که ورودی PT100 را میپذیرند، معمولاً از کلاس قیمتی و کیفیتی بالاتری برخوردارند و جهت مشاهده مشخصات و استعلام قیمت ترموکوپل نوع PT100 (و سنسورهای مشابه)، کافیست به بخش مربوطه در فروشگاه ما سر بزنید.
ترموکوپلها (Thermocouples)
ترموکوپلها بر اساس اثر سیبک (Seebeck Effect – تولید ولتاژ میلیولتی در نقطه اتصال دو فلز غیرهمجنس بر اثر حرارت) کار میکنند. برای درک بهتر این پدیده فیزیکی شگفتانگیز، خواندن مقاله طرز کار ترموکوپل میتواند دید بسیار روشنی به شما بدهد. آنها برای اندازهگیری دماهای بسیار خشن و بالا (از صفر تا ۱۸۰۰+ درجه سانتیگراد) استفاده میشوند. ترموستاتهای کورههای ذوب فلزات و کلسیناسیون، منحصراً با این سنسورها کار میکنند.
اگر در انتخاب سنسور مناسب برای فرایند خود مردد هستید، بررسی تفاوت ترموکوپل و RTD به شما در تصمیمی اصولی کمک خواهد کرد و همچنین با مطالعه انواع ترموکوپل صنعتی میتوانید بهترین مدل (مانند تیپ K، تیپ J یا تیپ S) را متناسب با کوره خود بیابید.
“در دنیای کنترل حرارت، انتخاب سنسور و ترموستاتِ ناهماهنگ، صرفاً یک خطای طراحی نیست؛ بلکه هدررفتِ خاموشِ انرژی و سرمایه است. همواره به عنوان یک اصل مهندسی مد نظر داشته باشید که بهترین ترموستات، لزوماً گرانترین و پیچیدهترینِ آن نیست، بلکه مدلی است که هارمونی دقیقی با دینامیک حرارتی و نوع سنسور سیستم شما داشته باشد.”
— یادداشت نویسنده، از تجربیات سالها طراحی سیستمهای حرارتی
استفاده از ترموکوپل به دلیل ساختار مستحکم و نقطه ذوب بالای فلزاتِ به کار رفته در آن، برای شرایط سخت صنعتی قطعا بیرقیب است. بر اساس دادههای آماری منتشر شده توسط سازمان بینالمللی استاندارد (ISO) در خصوص فرآیندهای متالورژی، وجود خطای بیش از ۱.۵ درجه سانتیگراد در ترموستاتهای کورههای ذوب حساس، میتواند منجر به افت ۳.۵ درصدی در کیفیت ساختاری و استحکام محصول نهایی شود؛ آماری که اهمیت انتخاب کنترلر دقیق را بیش از پیش نمایان میکند. برای مجهز کردن تجهیزات خود به ابزاری استاندارد، بررسی مدلها و قیمت ترموکوپل صنعتی را در صفحات فروشگاهی الکترورسا فراموش نکنید.
۳ فاکتور طلایی پیش از خرید ترموستات حرارتی
زمانی که برای خرید به فروشگاههای تخصصی نظیر الکترورسا مراجعه میکنید، مواجهه با صدها مدل مختلف میتواند گیجکننده باشد. التفات داشتن به این ۳ پارامتر، مسیر انتخاب شما را کاملاً شفاف میکند:
- ۱. نوع خروجی ترموستات (Relay در برابر SSR): این یک دوراهی حیاتی است. خروجی رله (Relay Output) دارای کنتاکتهای مکانیکی است. این رلهها صدای “کلیک” میدهند و محدودیت طول عمر دارند (مثلاً ۱۰۰ هزار بار قطع و وصل). اگر سیستم شما روزی چند بار روشن و خاموش میشود (مثل هیتر یک سالن بزرگ)، خروجی رله انتخاب مناسب و ارزانی است. اما اگر سیستم شما نیاز به قطع و وصل مکرر (مثلاً هر ۲ ثانیه یکبار در منطق PID) دارد، رلههای مکانیکی در کمتر از یک ماه ذوب شده یا به اصطلاح “خال میزنند”. در اینجا باید ترموستاتی با خروجی SSR (Solid State Relay – رله حالت جامد الکترونیکی فاقد هرگونه قطعه متحرک) تهیه کنید که طول عمر نامحدودی در صورت خنککاری مناسب دارند.
- ۲. کلاس حفاظتی بدنه (IP Rating): اگر ترموستات قرار است در محیطی پر از گرد و غبار (مثل کارخانه سیمان) یا محیطی با رطوبت بالا (مثل سالن پرورش قارچ یا سردخانه) نصب شود، حتماً باید به عدد IP (Ingress Protection) توجه کنید. ترموستاتهایی با پنل جلویی IP65 در برابر نفوذ آب و گرد و غبار به طور کامل عایق هستند و از اتصال کوتاه مدارات الکترونیکی داخلی جلوگیری میکنند.
- ۳. ولتاژ تغذیه و جریان خروجی: ترموستاتها مستقلاً نیروی زیادی برای روشن کردن المنتهای سنگین یا موتورهای سهفاز ندارند. جریان خروجی رله ترموستاتها معمولاً بین ۳ تا ۱۰ آمپر است. شما هرگز نباید یک المنت ۲۰ آمپری را مستقیماً به ترموستات وصل کنید. در این شرایط، خروجی ترموستات باید به بوبین یک کنتاکتور (Contactor – کلید الکترومغناطیسی قدرتمند برای قطع و وصل مدارهای پرتوان) متصل شود و کنتاکتور بار اصلی المنتها را به دوش بکشد. نادیده گرفتن این اصل ساده، عامل اصلی سوختن بیش از ۶۰ درصد ترموستاتهای تازه نصب شده است.
عیوب رایج و استهلاک در ترموستاتهای صنعتی و خانگی
حتی بهترین تجهیزات نیز روزی مستهلک میشوند. شناخت علائم خرابی به شما در تعمیر و نگهداری پیشگیرانه کمک میکند:
- در ترموستاتهای مویین: شایعترین خرابی، تا خوردن یا سوراخ شدن لوله مویین است. با کوچکترین نشتی در این لوله، گاز درون آن تخلیه شده و ترموستات برای همیشه از کار میافتد. به هیچ وجه نباید لولههای مویین را با زاویه تند خم کرد.
- در ترموستاتهای دیجیتال: نوسان شدید دمای نمایش داده شده (پرش اعداد)، عموماً نشاندهنده خرابی خود ترموستات نیست، بلکه از نویز محیطی روی کابل سنسور (مخصوصا ترموکوپلها) یا اتصال سست در ترمینالها نشأت میگیرد. استفاده از کابلهای شیلددار (Shielded Cable – کابلهای دارای لایه محافظ فلزی برای دفع نویزهای الکترومغناطیسی) در فواصل طولانی، یک اقدام پیشگیرانه قطعی است.
- جوش خوردن پلاتین: زمانی که دمای محیط بالاتر از حد تنظیمی رفته اما سیستم گرمایشی همچنان روشن است، محتملترین سناریو، جوش خوردن (Welding) کنتاکتهای رله داخلی ترموستات در اثر کشیدن آمپر غیرمجاز است.
نگاهی به آینده: ترموستاتها و انقلاب صنعتی چهارم
آینده کنترل حرارت به سمت سیستمهای یکپارچه بدون سیم حرکت میکند. امروزه در پیشرفتهترین کارخانجات، کنترلرهای دمای تابلویی در حال ارتقا به ماژولهای مینیاتوری هستند که دادهها را بر بستر فضای ابری (Cloud) پردازش میکنند. استفاده از سنسورهای بیسیم و پروتکلهایی نظیر LoRaWAN به مهندسان اجازه میدهد تا بدون نیاز به کیلومترها کابلکشی پرهزینه، صدها نقطه حرارتی را در یک مجتمع پتروشیمی با تلفن همراه خود مانیتور و کالیبره کنند. استفاده از تجهیزات مبتنی بر IoT در بخش اتوماسیون حرارتی طی پنج سال گذشته رشد شگفتانگیز ۷۰ درصدی داشته است و این روند، معماری تابلوهای برق سنتی را به زودی دستخوش تحولی بنیادین خواهد کرد.
نتیجهگیری و کلام آخر
در این مقاله تلاش کردیم تا از زوایای مختلف، پرده از ماهیت انواع ترموستات حرارتی برداریم. متوجه شدیم که ترموستاتهای مکانیکی با تکیه بر سادگی و استحکام خود، همچنان در لوازم خانگی و کاربردهای غیرحساس میدرخشند. از سوی دیگر، ترموستاتهای دیجیتال و نمونههای پیشرفته دارای کنترل PID، با قابلیت خوانش سنسورهای دقیقی نظیر PT100 و ترموکوپلها، شریان حیاتی اتوماسیون صنعتی را در دست دارند.
فراموش نکنید که موفقیت یک پروژه حرارتی، در گرو انتخاب صحیح سه راس یک مثلث است: سنسور مناسب، ترموستات با منطق کنترلی صحیح، و عملگر نهایی (رله، SSR یا کنتاکتور) با ظرفیت استاندارد. مجموعه الکترورسا با درک عمیق از این نیازهای مهندسی و صنعتی، همواره در تلاش است تا با ارائه مشاوره تخصصی و تامین باکیفیتترین لوازم برقی صنعتی، انواع المنت و ترموکوپل، شما را در خلق سیستمهای حرارتی ایمن، بهینه و ماندگار یاری کند. شما میتوانید برای استعلام قیمت لوازم برق صنعتی، بررسی مشخصات فنی مدلهای مختلف و دریافت مشاوره، مستقیماً با کارشناسان ما در تماس باشید و از دستهبندی محصولات در سایت دیدن نمایید.
