ترموکوپل نوع T یکی از انواع ترموکوپل ها است که در بسیاری از صنایع و کاربرد های فنی مورد استفاده قرار می گیرد. ترموکوپل ها ابزار های حسگر دما هستند که بر پایه اصل تأثیر تبدیل حرارت الکتروموتوری (Seebeck) عمل می کنند.
ترموکوپل نوع T به دلیل ویژگی های منحصر به فرد خود، به عنوان یکی از مهم ترین ترموکوپل ها در صنایع مختلف شناخته شده است. اهمیت کیفیت ترموکوپل نوع T در صنایع مختلف نباید نادیده گرفته شود.
دقت و اطمینان ترموکوپل در اندازه گیری دما بسیار مهم است. عواملی مانند دقت در تولید، انتخاب مواد با کیفیت، طول سیم ترموکوپل و نوع اتصال به سیم های خروجی تأثیر بسزایی در دقت و کیفیت ترموکوپل دارند. در این مطلب انواع ترموکوپل نوع T را معرفی می کنیم و عوامل تاثیر گذار بر قیمت آن را نیز ذکر می کنیم.
ترموکوپل نوع t چیست؟

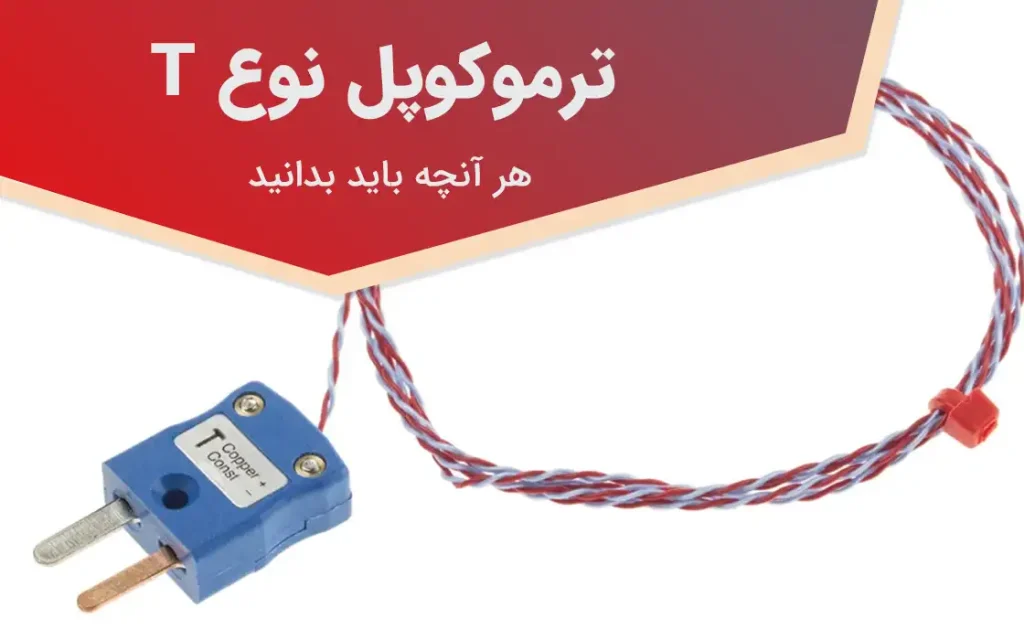

ترموکوپل نوع T (Type T Thermocouple) یک نوع ترموکوپل است که برای اندازه گیری دما استفاده می شود. ترموکوپل ها دستگاه هایی هستند که بر اساس اثر Seebeck، تفاوت ولتاژ را به تغییرات دما مرتبط می کنند. ترموکوپل نوع T از دو قطعه فلزی مس و آلیاژ نیکل و مس تشکیل شده است.
قطعه فلزی مس به نقطه اندازه گیری دما (معمولاً در محدوده 200 درجه سانتیگراد تا 350 درجه سانتیگراد) متصل می شود و قطعه فلزی آلیاژ به نقطه مرجع دما (معمولاً 0 درجه سانتیگراد) متصل می شود. زمانی که دما تغییر می کند، تفاوت دمای دو قطعه فلزی باعث تولید یک ولتاژ الکتریکی در ترموکوپل می شود.
این ولتاژ سپس توسط یک دستگاه اندازه گیری مانند ولت متر ترموکوپل خوانده میشود و به دما تبدیل میشود. مزیت ترموکوپل نوع T در مقایسه با سایر انواع ترموکوپل ها، پایداری و دقت در محدوده دمایی متوسط و پاسخ گویی سریع به تغییرات دمایی است.
همچنین ترموکوپل نوع T مقاومت خوبی در برابر اکسیداسیون و خوردگی دارد و برای برخی از پروژه های صنعتی و آزمایشگاهی استفاده می شود. مهم ترین استاندارد برای ترموکوپل نوع T استاندارد ASTM E230 است که حدود دمایی مشخصی را برای این نوع ترموکوپل تعیین میکند.
کاربرد های ترموکوپل نوع t
ترموکوپل نوع T در بسیاری از صنایع مختلف استفاده می شود. برخی از کاربرد های ترموکوپل نوع T عبارت هستند از:
- صنعت غذایی : ترموکوپل نوع T برای کنترل دما در فرآیند های مختلف در صنعت غذایی استفاده می شود. به عنوان مثال از این ترموکوپل در پخت و پز، فرآوری مواد غذایی، کنترل دمای دستگاه های یخچال و فریزر و … استفاده می شود.
- صنعت داروسازی : در صنعت داروسازی برای کنترل دما در فرآیند های تولید دارو، ذوب و تصفیه مواد، تولید و بسته بندی و … از ترموکوپل نوع T استفاده می شود.
- صنعت پتروشیمی : در صنعت پتروشیمی، ترموکوپل نوع T برای کنترل و نظارت بر دما در فرآیند های تولید و فرآوری محصولات پتروشیمی مورد استفاده قرار می گیرد.
- صنعت فولاد : در صنعت فولاد، ترموکوپل نوع T برای کنترل دما در فرآیند های ذوب و تولید فولاد، کنترل دمای کوره ها و پخت فولاد و سایر فرآیند های مرتبط استفاده می شود.
- پزشکی : ترموکوپل T در برخی از تجهیزات پزشکی مانند تجهیزات اندازه گیری دما در آزمایشگاه ها، دستگاه های اندازه گیری دمای بدن و دیگر تجهیزات پزشکی مورد استفاده قرار می گیرد.
- آزمایشگاهی : ترموکوپل نوع T در آزمایشگاه ها برای اندازه گیری و کنترل دما در تجهیزات مختلف مانند اتوکلاو ها، یخچال، فرن و تجهیزات آزمایشگاهی دیگر استفاده می شود.
انواع ترموکوپل های نوع t
ترموکوپل نوع T در دو نوع سیمی و میله ای تولید و به بازار عرضه می شود. این دو مدل از این ترموکوپل تفاوت هایی در ساختار و شکل ظاهری دارند. در ادامه مطلب ترموکوپل های میله ای و سیمی را معرفی می کنیم.
1- ترموکوپل سیمی
در ترموکوپل سیمی دو سیم فلزی مس و آلیاژ به صورت جداگانه و موازی روی هم قرار می گیرند. انتهای سیم ها که در نقاط اندازه گیری دما و مرجع قرار می گیرند، به یکدیگر جوش داده می شوند. ترموکوپل سیمی از انعطاف پذیری بالایی برخوردار است که امکان انتقال آسان دما در فضا ها و نقاط مختلف را فراهم می کند.
2- ترموکوپل میله ای
در ترموکوپل میله ای، دو میله فلزی مس و آلیاژ به صورت موازی و درون یک لوله حفاظتی (Sheath) قرار می گیرند. لوله حفاظتی معمولاً از فولاد ضد زنگ است و علاوه بر حفاظت از ترموکوپل در برابر خوردگی و آسیب های محیطی، قابلیت نصب در شرایط سخت را نیز دارا است. ترموکوپل میله ای معمولاً برای اندازه گیری دما در محیط های صنعتی و سخت استفاده می شود.
هر دو نوع ترموکوپل سیمی و میلهای نوع T قابلیت اندازه گیری دما را دارند، اما در بستر های کاربردی مختلف مورد استفاده قرار می گیرند. انتخاب بین این دو نوع ترموکوپل بسته به نیاز ها و شرایط محیطی انجام می شود.
قیمت ترموکوپل نوع T
قیمت ترموکوپل نوع T به عوامل مختلفی وابسته است. در ادامه مطلب برخی از مهم ترین عوامل تاثیر گذار روی قیمت ترموکوپل نوع T را بیان می کنیم.
- طول ترموکوپل : طول ترموکوپل یعنی فاصله بین نقاط اندازه گیری دما و نقطه مرجع، تأثیر مستقیمی بر قیمت آن دارد. ترموکوپل های بلند تر معمولاً قیمت بیشتری دارند.
- نوع اتصال : نوع اتصال ترموکوپل به سیم های خروجی نیز بر قیمت آن تأثیر می گذارد. اتصالاتی مانند جوشکاری، پیچ و مهره و کانکتور های خاص ممکن است هزینه بیشتری داشته باشند.
- نوع غلاف : نوع غلاف حفاظتی که اطراف ترموکوپل نوع T قرار می گیرد نیز در قیمت ترموکوپل تأثیر دارد. غلاف های مختلف مانند فولاد ضد زنگ، کربن، کروم نیکل و … قیمت های متفاوتی دارند.
- تولید کننده : تولید کننده ترموکوپل نیز باعث تغییر و نسوان در قیمت ترموکوپل نوع T می شود. شرکت ها و برند های مختلف با توجه به سیاست ها خود، قیمت های متفاوتی برای ترموکوپل نوع T تعیین می کنند.
به علاوه عوامل دیگری مانند حجم سفارش، محدودیت های سفارشی، نوع ترموکوپل (سیمی یا میله ای) و نیاز های خاص صنعتی نیز ممکن است بر قیمت ترموکوپل تأثیر بگذارند. برای استعلام قیمت فوری این المنت شماره ۰۹۱۲۴۳۹۶۴۰۶ تماس حاصل فرمایید.
جمع بندی
ترموکوپل نوع T از دو سیم فلزی مس و آلیاژ تشکیل شده است. فلز مس به عنوان سیم مرجع (منفی) و فلز آلیاژ به عنوان سیم اندازه گیری (مثبت) عمل می کند. ترموکوپل نوع T به دلیل ویژگی های خاصی که دارد، در برخی از صنایع بسیار حساس و کاربرد های فنی از جمله صنعت خودرو سازی، صنایع شیمیایی، پتروشیمی، غذایی، دارویی و تجهیزات پزشکی استفاده می شود.
بنابراین ارائه ترموکوپل نوع T با کیفیت بالا و دقت مناسب در صنایع مختلف از اهمیت ویژه ای برخوردار است. ترموکوپل نوع T با استفاده از دقت و قابلیت اطمینان خود، به کنترل دما در پروسه های حرارتی در صنایع کمک می کند و در نتیجه باعث بهبود عملکرد و کارایی سیستم ها و فرآیند های صنعتی می شود. ترموکوپل نوع T به عنوان یکی از مهم ترین ترموکوپل ها در صنایع مختلف شناخته شده است.
در تولید ترموکوپل نوع T استفاده از مواد با کیفیت بالا، رعایت استاندارد های تولید و فرآیند های صحیح تولید از اهمیت بالایی برخوردار است. علاوه بر آن انتخاب مناسب نوع غلاف و نوع اتصال ترموکوپل نیز بر کارایی و دقت آن تأثیر می گذارد.
در نتیجه تولید کنندگان ترموکوپل نوع T باید تمامی عوامل مرتبط را به دقت مورد بررسی قرار داده و کنترل کیفیت را در هر مرحله تولید به عمل آورند. زیرا هر گونه نقص در کیفیت ترموکوپل می تواند منجر به خطا های اندازه گیری دما و نتایج نا صحیح در فرآیند های مرتبط شود.
